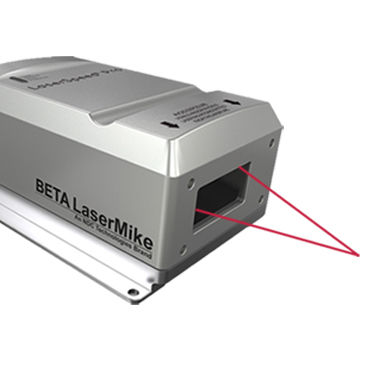

長さ測定器 LaserSpeed Pro series

速度非接触式レーザー

概要 NordsonのLaserSpeed Proは、非接触のレーザードップラー速度測定（LDV）に基づく長さ・速度測定システムです。±0.03%の精度と±0.02%の再現性を実現し、可動部がなく工場校正された設計で、イーサネット接続によりIndustry 4.0統合が可能です。堅牢な筐体と複数のスタンドオフ距離により厳しい生産ラインにも対応します。

アプリケーション

• 連続長さ測定
• 速度測定（前進/後退、真のゼロ速度含む）
• 差速制御
• カット・トゥ・レングス制御
• 張力制御
• 個別製品の測定
• 製品の位置決め
• 印刷・コーティング工程の制御

特徴・利点

• タコメータや回転エンコーダの直接置換が可能
• 非接触測定：滑りやマーキングがなく、材料や形状、色や表面状態を選ばない
• 双方向および真のゼロ速度測定対応
• 工場校正済み、可動部無しでメンテナンスが少ない
• イーサネットや産業用通信対応でIndustry 4.0に準拠
• ステンレス筐体・エアパージ・密封筐体など過酷環境向けオプション

モデルとスタンドオフ

• モデル接尾辞：-401（LS 4500のみ）、-403、-406、-410
• スタンドオフ距離：-401 = 100 mm | -403 = 300 mm | -406 = 600 mm | -410 = 1000 mm
• 速度レンジはシリーズ（LS Pro 4500 / 8500 / 9500）により異なり、約0.2 m/min〜最大±12000 m/minの範囲をカバー
• 測定被写界深度：接尾辞により約15、35、50、100 mm

オプションと構成

• 8500X / 9500X：ステンレス筐体＋内蔵エアパージで蒸気・ミスト・スプレー環境に対応
• 8500E / 9500E：二重シールの環境筐体で高温／過酷環境に適合
• 8500-C / 9500-C：厚さ計と速度/長さ測定を組み合わせるCフレーム用マウントキット（ゲージ、取付レール、直角ミラー、保護カバーを含む）

技術仕様

• 測定技術：Laser Doppler Velocimetry (LDV)、非接触
• 典型精度：±0.03%
• 典型再現性：±0.02%
• 可動部無し；工場校正で低メンテナンス
• 接続性：イーサネットおよび産業通信プロトコル対応（PLC/SCADA統合）
• 取付/アクセサリ：Cフレームキット、ミラーアセンブリ、取付レール、保護カバー
• 代表的な適用分野：ワイヤ・ケーブル、パイプ・チューブ、金属、フィルム、紙、包装、木材、ゴム
