同心性試験機器 TrueWall series

自動ケーブル用パイプ用

概要

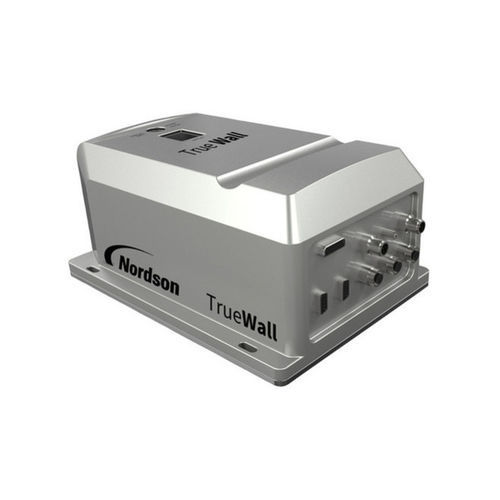

TrueWallは円形製品の壁厚および同心度を連続的に測定する超音波ゲージです。複数の機種により広い外径範囲をカバーし、多層識別や薄肉測定に対応しており、チューブ、ホース、パイプ、絶縁ワイヤーおよびケーブルの製造ラインに適用されます。

特徴 / 利点

• 自動測定 — オペレーター入力なしで壁厚を測定し、ライン検査の一貫性を確保します。
• Snapによる自動設定/校正 — 完全自動のセットアップと校正で素早い段替えを実現します。
• 多層・薄肉対応 — 最大4層の識別および薄肉アルゴリズムによる極薄壁の測定が可能です。
• コンパクト設置 — トラフ内取り付けまたは外部取り付け用の密封ダイアフラムにより省スペースで導入可能です。
• Industry 4.0対応 — 組込みWebサーバー、Ethernet、エンコーダ入力、I/Oにより生産ラインへ統合しやすい設計です。

機種と主要レンジ
測定機種: TrueWall 1012 | TrueWall 1025 | TrueWall 1040 | TrueWall 1063
外径範囲: 0.25–12 mm | 2.5–25 mm | 4–40 mm | 7.5–63 mm
最小壁厚（例）: 10 MHz: 0.254 mm；20 MHz: 0.127 mm；薄肉オプション（20 MHz）: 0.025 mm（該当機種にて適用）。
トランスデューサー: 機種により異なる（4、6、8）；周波数: 1 MHz、2.25 MHz、5 MHz、10 MHz、20 MHz（機種に依存）。

高速トレランス検査
システムは厚さや構成に依存して約1秒間に最大10,000回相当の壁厚測定を実行でき、各トランスデューサのスキャンを設定トレランスと照合して各層の短期変動を検出します。

多点壁厚・同心度測定
4〜8個の調整可能なトランスデューサーが製品を取り囲み、重要箇所の評価を行い、周方向にわたる迅速かつ正確な壁厚・同心度測定を提供します。

多層・薄肉測定機能
高感度なアルゴリズムにより最大4層の識別が可能で、複数周波数を用いて非常に薄い壁厚を高精度に測定します。

組込みWebサーバー
ローカルWebインターフェースで設定、トレランス、レシピ管理、診断を実行します。主な機能：

• センタリング、壁厚、偏心率、直径の表示。
• 外部レーザーOD測定との統合。
• ライン速度（エンコーダ／LaserSpeed）およびディスクリートI/Oのサポート。
• レシピ／設定管理と内部診断；多言語UI対応。

OD超音波測定オプション
ODオプションは最適化されたトランスデューサーエコーを使用して高精度な外径情報を提供し、多くの場合レーザーODの経済的代替となります。

外部（セルフフラッディング）測定
冷却トラフ外での測定が必要な場合、密封防水ダイアフラムを備えたセルフフラッディング構成でゲージを水中に浸して外部設置での測定が可能です。

ラインへの推奨追加機器

• LaserSpeed Pro — 長さ・速度測定計。
• AccuScan 5000 — 2軸外径測定装置。
• AccuScan 6000 — 4軸外径測定装置。
• AccuScan Pro — 1軸外径測定装置。
• BenchMike Pro — サンプル検査用マイクロメーター。
• Smart Temp — プロセス用予熱装置。

技術仕様

• 製品群: TrueWall（モデル 1012, 1025, 1040, 1063）。
• 測定速度: 最大約10,000回/秒の壁厚測定（材料厚さと構成に依存）。
• 層測定: 最大4層の識別；薄肉アルゴリズムで25 µmまで（製品直径250 µmから適用可能）。
• 外径レンジ（機種別）: 1012 = 0.25–12 mm；1025 = 2.5–25 mm；1040 = 4–40 mm；1063 = 7.5–63 mm。
• トランスデューサ数・周波数: 機種依存（4/6/8）；周波数は1–20 MHzの範囲で選択可能。
• モード/オプション: 多点測定、同心度、OD超音波オプション、直径／楕円度、 高速トレランス検査、セルフフラッディング設定。
• 接続: 組込みWebサーバー、Ethernet、エンコーダ入力、ディスクリートI/O、レシピ／診断機能。
• 取付: トラフ内取付用のコンパクトヘッド、または外部取付用の密封ダイアフラム。
