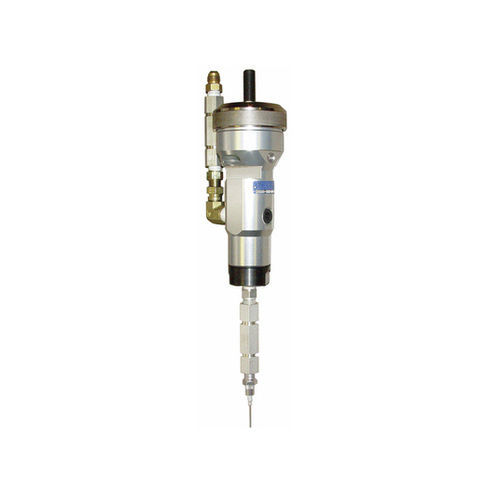

容量式調合バルブ 003

精密高精度低粘度品用

概要
003シリーズ容量計量バルブは、低粘度の可注入材料、研磨材や充填材を含む材料を小容量かつ高流量で供給するための正容積（ポジティブディスプレイスメント）式計量バルブです。ディスペンスショットサイズ：0.2〜2.0 cc。

メリット

• 長寿命化
  • 硬化メータリングロッドはシリンダー壁に接触しない設計で、研磨剤や充填材使用時の摩耗を低減し、予防保守を削減します。
• 高品質の吐出
  • ポジティブロッド式の計量機構はサーボ駆動との統合に適しており、極めて精密なショット制御を実現します。
• 高い一貫性
  • 内蔵の逆止弁（チェックバルブ）が材料のバイパスを防止し、再現性のある精度を確保します。

製品データ

• 乾燥重量（標準アルミボディ）: 3 lb (1.36 kg)
• 許容粘度範囲: 液体〜ペースト
• バルブ高さ: 12.56 in (31.9 cm)
• バルブ直径: 3.03 in (7.7 cm)
• ディスペンスショットサイズ: 0.2〜2.0 cc

技術仕様

• タイプ: 正容積（ポジティブディスプレイスメント）式容量計量バルブ
• 取扱材料: 低粘度の可注入材料、研磨材や充填材を含む材料；高流量用途に適合
• 計量機構: 硬化メータリングロッドと逆止弁を備え、バイパスを防止
• 駆動/制御: サーボドライブ技術との統合を想定した設計で高精度のショット制御が可能
• ショット体積範囲: 0.2 cc〜2.0 cc
• 寸法: 高さ 12.56 in (31.9 cm); 直径 3.03 in (7.7 cm)
