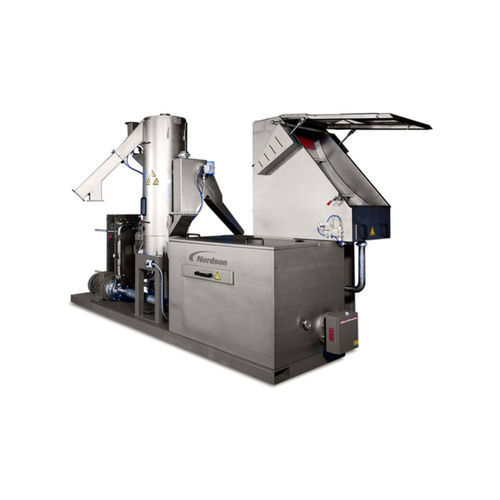

温度調節システム Combi-Line™

概要
BKG® Combi-Line™ は、要求の厳しい材料向けに設計された調温水システムです。BKG® Master-Line™ より大きな処理水量に対応しており、高い動作温度を必要とする工程に適しています。効率的な水ろ過と制御された乾燥により、安定したペレット生産を支援します。

1つのコンセプト — 多様なプロセス
Combi-Line™ は複数の設計バリエーションと高い柔軟性を提供し、特定のプロセス要件に合わせて構成できます。オプションの曲面ふるいにより、微粉を最大150 µmまで除去することが可能です。

オプションとサイズ（概略）
BKG® Combi-Line™ 調温水システムの機械仕様
モデル / サイズ | Combi-Line™ 1 | Combi-Line™ 2
公称出力 | 1,200 kg/時 | 2,000 kg/時
ペレット乾燥機 | TVE 2001 ED | TVE 2001 ED
水流量 | 30 m³/時 | 40 m³/時
加熱（オプション） | 24 kW | 40 kW
貯水槽 | 500 L | 700 L
微粉ろ過 | 曲面ふるい（オプション） | 曲面ふるい（オプション）

プロセスに対する利点

• 収益性の向上：工程の継続性によりエクストルーダー稼働時間を延長。取り扱いとメンテナンスが容易で運用コストを低減。モジュール設計とアップグレードオプションで将来の要求に対応。
• 品質の向上：複数のペレタイザー、ダイプレート、カッターハブ、乾燥機との組み合わせにより所望のペレット特性を達成。優れたバルク特性のペレット生成により後工程でのトラブルを低減。曲面ふるいで150 µmまでの微粉除去が可能。温度安定性を高めプロセス制御を強化。
• 利便性の向上：スキッド搭載のコンパクトレイアウトでラインへの組み込みが容易。デュアルドア乾燥機による簡易な清掃・保守。操作しやすい制御システムで変化する工程条件に対応。

適用例

• コンパウンディング — 複雑な配合や異なる特性の材料処理に対応した柔軟な運用・保守。
• マスターバッチ — 高度に自動化されたシステムで、立ち上げが速く、製品や色の切替時の原料ロスを低減。
• リサイクリング — 信頼性の高い自動運転によりダウンタイムと運用コストを最小化。

提供資料

• BKG® Combi-Line™ 製品データシート
• BKG® アフターマーケットサービス資料

caractéristiques / spécifications techniques

• モデル名：BKG® Combi-Line™（Combi-Line™ 1、Combi-Line™ 2）
• 公称出力：Combi-Line™ 1 = 1,200 kg/時、Combi-Line™ 2 = 2,000 kg/時
• ペレット乾燥機：TVE 2001 ED（両サイズ）
• 水流量：Combi-Line™ 1 = 30 m³/時、Combi-Line™ 2 = 40 m³/時
• 加熱（オプション）：Combi-Line™ 1 = 24 kW、Combi-Line™ 2 = 40 kW
• 貯水槽容量：Combi-Line™ 1 = 500 L、Combi-Line™ 2 = 700 L
• 微粉ろ過：曲面ふるい（オプション）、最小150 µmまでのろ過対応
• 設計特徴：モジュール化、スキッド搭載、デュアルドア乾燥機アクセスで清掃・保守が容易
