渦流流量リミッター

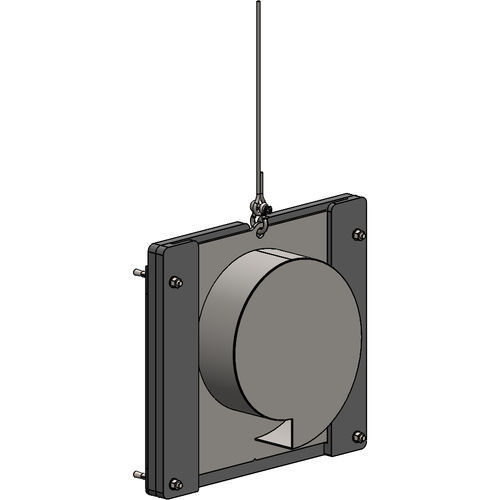

VORTEX EFFECT FLOW LIMITER または VORTEX LIMITER は、制御構造の出口、貯水側に配置されます。上流の最大水頭に応じて流出を制限します。 その通路部分は、ノズル孔の少なくとも3倍の大きさです。そのため、VORTEX EFFECT LIMITERはタンク出口での詰まりのリスクを低減します。流量リミッターには可動機構がないため、メンテナンスは最小限で済みます。 VORTEX LIMITERには2つのタイプがあります： - コンクリート壁に直接取り付ける固定式； - スライドに取り付けられ、スリングを使って表面から取り外すことができる取り外し可能バージョン。 VORTEX LIMITERの作動には、上流荷重の増加が必要です。渦の形成、すなわち渦巻きは、リミッターが完全に水没したときに起こる。 静水圧により、水はリミッター室内で渦を巻き始める。水の速度とリミッターの渦巻形状が相まって、排水は出口チューブの周囲を流れます。リミッターの中心にはエアコーンが形成される。 ノズルの3倍以上という大きな流路断面を維持しながら流量制限を可能にするのが、このエアコーンです。
