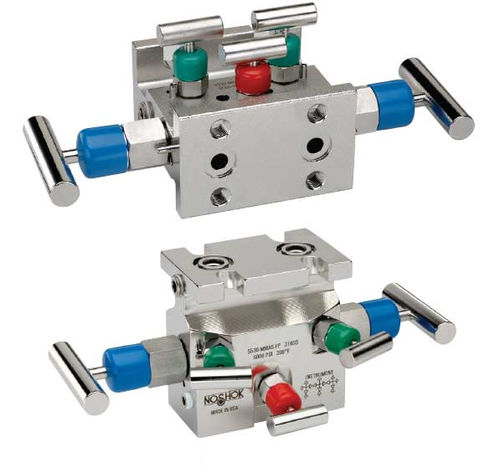

5方向マニホールド 5530

ステンレススチール製絶縁フランジ取り付け

2つの隔離バルブ、2つの均圧バルブ、ベントバルブを備えた差圧トランスミッターと組み合わせて使用するよう設計されています。 フレアパターン™ バルブ構成により、操作中に指が入る隙間を最大限に確保します。 ソフトチップ・バルブは、特許取得済みのDelrin® 非回転ソフトチップ・ステムとアバックアップ・メタル・トゥ・メタル・シール（米国特許6,820,857）を特徴としています。 大口径シャットオフバルブに標準装備されている非回転式ステムチップ ブロック型、シングルフランジ型、ダブルフランジ型があり、遠隔設置、直接設置が可能。 性能と信頼性を保証するため、1 x 10-4 ml/sの100%ヘリウムリークテスト済み。 ソフトシート設計は200°Fで6,000psiの圧力定格があります。 交換可能なDelrin® シート、双方向の大容量流量を可能にするストレートスルーポートを装備し、ブロックバルブの洗浄が簡単に行えます。 ブローアウトプルーフステムにより、全開位置で二次的なステムシールを提供します。 FKM 製 O リングシールと PTFE バックアップリングがステムネジ部の下にあり、腐食やカジリを防ぎます。 全てのステムは316ステンレス鋼製 すべてのステムネジは、強度と操作性のために転造されています。 一体型ボンネットで、ボンネットネジ部の下は弁本体部と金属でシールされています。 偶発的な緩みを防止するスロット付きスプリングピン ボンネットとステムにはビニール製ダストキャップ付き ステム先端が回転しないアイソレーションバルブ標準装備
