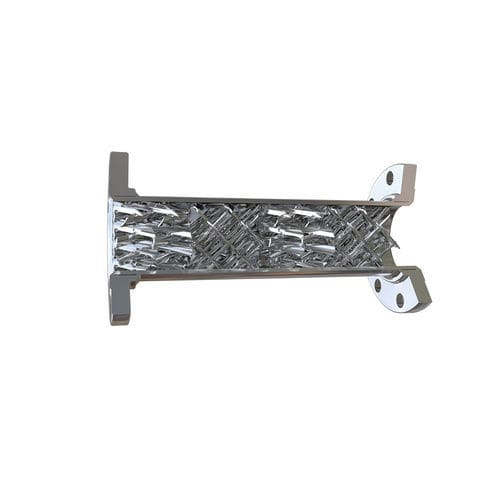

静的ミキサー KMX-V series

連続液体用ポリマー

スタティックミキサーKMX-Vは、極端な粘度や容積比の流体を扱うような厳しい混合用途に最適なミキサーです。 動作原理 KMX-Vは、クロスストリームミキシングと分流を利用して、非常に高速な混合を実現しています。各エレメントは管径1本程度の長さで、交差する複数のブレードで構成されており、混合物が下流に流れる際に流体層を生成します。各ブレードは凹型構造になっており、フラットなブレードに比べてクロスストリームフローが良好なため、高粘度比の厳しい用途でも単位長さあたりの混合量が多くなります。低粘度添加剤のシートは、各ブレードの谷に沿って流れ、上流側の表面を通過する際に強いクロスストリームの速度勾配によって急激にせん断されます。 層流混合 添加剤がミキサーに入ると、各ブレードのトラフに沿って駆動されます。各ブレードの交差部では、添加剤が上流側の表面を通過する際に強いクロスストリームの速度勾配によってせん断される。この混合メカニズムは、短い混合長の間に何千回も発生します。その結果、添加剤は連続的に細かい筋状に剪断され、配管内や粘性の高い主液に均一に分散される。 ヘッド・トゥ・ヘッドの比較 KMX-Vエレメントの凹面は、平板なブレードを持つ競合製品と比較して、より多くのクロスストリームフローを促進することがラボテストで証明されています。この特徴は、高粘度比の厳しい用途でのミキサーの性能を向上させます。低粘度添加剤のシートは、各ブレードの谷に沿って駆動され、上流側の表面を通過する際に強いクロスストリームの速度勾配によって急激にせん断されます。
