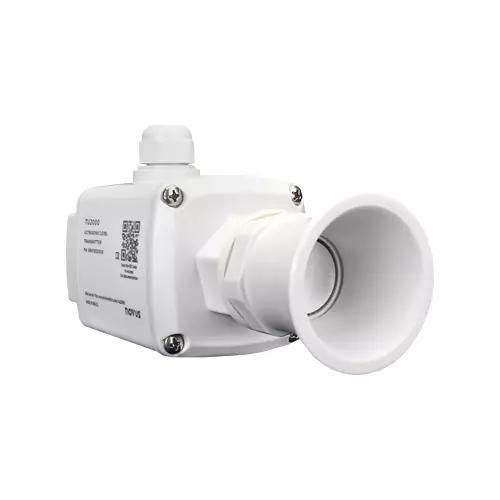

超音波レベルトランスミッタ TU2000

固体用水用液体用

製品概要
TU2000は、距離、液位、体積を非接触で測定する超音波レベルトランスミッタです。33 kHzの音速Time of Flight(ToF)原理に基づき、静止および流動する液体、固体、粒状物に対して最大20 mまでの信頼性の高い測定を行います。SigNowアプリによるBluetooth設定で、ガイド付きコミッショニング、エコーグラフ診断、ファームウェア更新が可能です。

TU2000を選ぶ理由
非接触測定により摩耗や接触式センサに伴う腐食リスクを低減します。測定値は煙、色、表面反射の影響を受けにくく、感知面上の温度補償により温度変動下でも精度を維持します。Bluetoothによるアクセスは立上げとトラブルシューティングを簡素化します。

主な特長

• 測定原理：音響ToF（超音波、33 kHz）
• 測定範囲：最大20 m（20,000 mm）
• インターフェース：SigNowアプリ経由Bluetooth設定（モバイル・PC）、ガイドウィザード、エコーグラフ、ファームウェア更新
• 精度：最小30 mm、最大2 mm
• 分解能：1 mm
• 動作温度：-20〜80 °C
• 保護等級：IP67
• アナログ出力：4–20 mA（NAMUR NE43）、分解能0.01 mA
• デジタル/アラーム出力：PNPまたはNPN設定可能、最大200 mA
• コネクタ：内部端子台＋ケーブルグランド

主な用途

• 穀物・固形物サイロ
• 各種形状の工業用タンク（円筒、縦型、横型、不規則）
• 水処理・廃水処理プラント
• 河川・ダムの水位監視

非侵襲センサの利点
プロセス物質と直接接触しないため、保守工数と損傷リスクを低減し、攪拌や乱流下でも安定した測定を実現します。4–20 mAやPNP/NPN出力により自動化システムへの統合も容易です。

追加情報
PNPまたはNPNのデジタル出力は、リレーや表示装置の直接駆動に使用でき、統合を容易にして稼働停止時間を短縮します。視覚診断はNAMUR NE107準拠の4つのLEDで状態確認を迅速化します。

仕様 / 技術データ

• 測定原理：音響ToF（超音波、33 kHz）
• 測定範囲：最大20,000 mm
• 測定対象：距離、液位、体積
• 測定物：静止・流動する流体、液体、固体、粒状物
• 精度：最小30 mm、最大2 mm
• 分解能：1 mm
• ブラインドゾーン：500 mm（タンク≤10,000 mmで約250 mmまで短縮可）
• サンプリング：1 Hz（タンク≤10,000 mmで2 Hz）
• 直線化：不規則なタンク形状向けに最大20点
• 設定：SigNowアプリ経由Bluetooth（BLE 4.0+）
• 表示：NAMUR NE107準拠の4LED（Status、Analog Output、Digital Output、Bluetooth）
• コネクタ：内部端子台＋ケーブルグランド
• 電源：8–33 Vdc（逆接続保護内蔵）
• 動作温度：-20〜80 °C
• アナログ出力：4–20 mA（NAMUR NE43）、分解能0.01 mA
• デジタル/アラーム出力：PNPまたはNPN設定可能、最大200 mA
• 適合規格：CEマーキング
• 保護等級：IP67
• プロセス圧力：最大2 bar
• ハウジング：UL94ポリカーボネート
• 取付：Ø32 mmフランジと六角形音響ホーン
• 保証：3年
