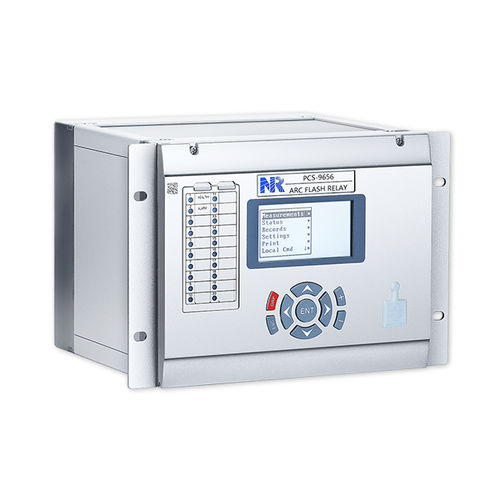

電流保護継電器 PCS-9656

アークフラッシュ

概要
PCS-9656アークフラッシュリレーは、変電所、発電所、産業施設におけるバスバーおよび配電装置の高速アーク保護を提供します。アークセンサがアーク光を検出し、光学的にリレーへ信号を送ることで、故障の迅速かつ確実な遮断と人員・設備の保護を可能にします。

機能
PCS-9656は、アークセンサを通じて進入線電流および局所的なアークフラッシュ信号を取得し、アーク故障を識別します。保護算出、トリップ出力、イベント記録、操作インターフェースを統合し、最大12箇所の電流入力を1台に集約可能です。センサとリレー間の光伝送により電磁干渉を抑制し信頼性を向上します。保護盤またはローカルスイッチギアへ設置できます。

保護機能

• アーク保護
• 最大6台の遮断器に対する遮断器故障保護（50BF）

監視

• アーク強度監視
• CT（電流変成器）故障監視
• 送受信モジュール監視
• セルフ診断

計測

• 相電流：Ia, Ib, Ic
• 相順電流：正相/逆相/零相（I1, I2, I0）
• 位相角：Ia^Ib, Ib^Ic, Ic^Ia

記録・ログ

• トリップ報告64件
• セルフ診断報告1024件
• ログ報告1024件
• SOE（事象順序）1024件
• オシロからの故障記録64件（COMTRADE互換）

通信・インターフェース

• オートメーション用イーサネットポート最大4ポート（オプション）
• RS-485シリアルポート×2
• 試運転用フロントRJ-45ポート×1
• 対応プロトコル：IEC 61850-8-1 MMS、IEC 60870-5-103、DNP 3.0

仕様

• Model: PCS-9656 Arc Flash Relay
• 1台に最大12の電流入力を集約可能
• アークセンサを介して線路電流および局所的なアーク信号を取得
• センサ→リレー間の光電変換により電磁干渉を回避
• 統合機能：保護計算、トリップ出力、イベント記録、操作インターフェース
• 設置：保護盤またはローカルスイッチギア
• 遮断器故障保護：最大6台（50BF）
• 計測：相電流（Ia, Ib, Ic）、順序電流（I1, I2, I0）、位相角（Ia^Ib, Ib^Ic, Ic^Ia）
• 記憶容量：トリップ報告64件、セルフ診断報告1024件、ログ報告1024件、SOE1024件、COMTRADE互換故障記録64件（オシロ付）
• 通信：イーサネット最大4ポート（オプション）、RS-485×2、試運転用RJ-45×1
• プロトコル適合：IEC 61850-8-1 MMS、IEC 60870-5-103、DNP 3.0
