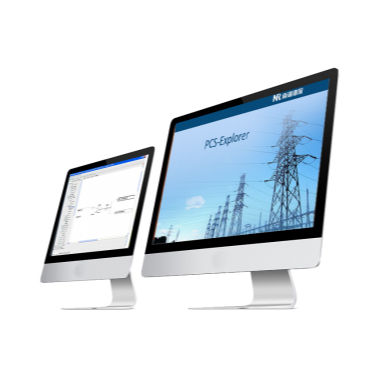

管理ソフトウェア PCS-Explorer

形態コミッショニング交流

概要
PCS-Explorer は、PCSシリーズ機器の IED 設定およびデバッグを目的とした運用開始用ソフトウェアです。入力・出力・パラメータをテンプレートベースで視覚的に設定でき、オフラインでのプロジェクト準備とオンラインでの現地調整の両方に対応します。

機能

• 変電所内の全機器に対する集中設定管理
• テンプレートドライバによる機器作成およびドライバのインポート／アップグレード
• ハードウェア、LCD、設定グループのオフライン設定
• 視覚的な機器設定：保護機能や論理機能の有効/無効、信号のマッピング
• オンラインデバッグとダウンロード：ドライバパッケージを圧縮して機器へ配布
• マルチユーザー権限管理およびユーザーレベルの HMI 設定
• ロシア語インターフェース対応

オンラインデバッグ
接続機器のオンライン確認および対話型デバッグにより、ダウンロード後の動作確認を実施できます。

• IEC103Tool：IEC 60870-5-103 ベースの通信モニタで機器のリアルタイム状態を表示
• Visible Debugging：編集モード／オンラインモードで接続線のダブルクリックにより動作値をアップロード・表示；バッチデバッグ対応
• 機器診断：診断コマンド送信と状態レポート受信
• オンライン仮想LCDデバッグ：パネル操作を再現し、アナログ／状態量、設定、レポート、LED を参照・検索・設定可能

IEC103Tool の機能

• リアルタイム機器情報の確認：基本情報、サンプリング値、状態、レポート、設定
• 機器情報・状態・測定値をローカル保存
• 機器レポートの表示、更新、エクスポート、削除
• 波形解析ソフトを自動起動して波形ファイルをアップロード
• 設定の編集、ダウンロード、印刷、エクスポート、インポート
• 管理設定ダウンロード用パスワード、リモート制御機能
• バイナリ出力テスト、信号リセット、時刻同期

オフライン設定管理
プロジェクト準備と検証のための設定グループと設定ファイルの包括的なオフライン管理を提供します。

• アクティブ設定グループ選択：Global + Group1–Group30（実行時は一グループのみアクティブ）
• 設定項目：グローバル設定（システム、論理リンク、通信）およびグループ設定（主に保護）
• 設定ファイル操作：印刷/プレビュー、インポート/エクスポート
• 設定のダウンロード：機器へ直接ダウンロード；成功時に機器が再起動して設定を適用
• 設定のアップロード：機器から設定を取得してプロジェクトと比較／適用

機器設定
機器のメタデータ、ハードウェアモジュール、LCD、およびプロトコル設定を管理するツール群。

• 機器情報編集：プロジェクト名、User File Version、変更時刻
• ハードウェア設定：スロット番号、モジュール名、モジュールタイプ、説明
• Market Ordering Table (MOT)：言語、通信プロトコル、SW/HW バージョン選択；Excel へエクスポート可能
• 機能および機能グループ設定：機能の有効/無効とグループ構成
• 信号グルーピング：ユーザー信号名の再定義（UserDefine グループ編集可）
• LCD 設定：320×240 と 240×128 をサポート、LCD グラフのインポートと編集、7 つのファンクションキーのショートカット設定
• IEC61850 設定：IED、AccessPoint、LDevice のプロパティ編集による IEC61850 マッピング
• ドライバのインポート／アップグレード：他ファイルや稼働機器からドライバを取り込み（offline/online）現行設定を保持したまま更新可能

その他のプロトコルとユーティリティ
テストツールや SCADA との統合を支援する追加機能。

• DNP3 設定：DNP 通信ポイントのマッピングおよびデバイスが DNP 3.0 をサポートする場合のインポート/エクスポート
• RIO エクスポート：OMIcron テスター用にオフライン設定または機器から RIO（Omicron Relay Interchange）をエクスポート（PCS-902、PCS-931 の距離保護で対応）
• 通信情報エクスポート：IEC61850 データセット信号、遠隔操作信号、DNP マップ
• バッチ操作とマルチユーザーワークフロー

技術仕様

• 対応プロトコル：IEC 60870-5-103 (IEC103Tool)、IEC 61850、DNP 3.0（対応時）
• 仮想LCDは LCD を持たない機器に対してパネル操作を再現
• プリセット LCD 解像度：320×240 および 240×128
• アクティブ設定グループ：Global + Group1–Group30（同時に一グループがアクティブ）
• バッチオンラインデバッグ：1 ウィンドウで最大 20 信号同時表示
• 特定機能向けの RIO エクスポート（距離保護 PCS-902、PCS-931）
• MOT の Excel エクスポートおよびドライバパッケージの圧縮/ダウンロード機能
• マルチユーザー権限とユーザーレベルの HMI 設定をサポート
• ロシア語インターフェース対応
