分析制御装置 PCS-9700

保護用監視用調整

概要
PCS-9700は変電所、発電所および産業用電力システム向けの自動化ソリューションです。保護、制御、イーサネット、IT、通信技術を国際標準に基づき統合しています。本システムはIEC 61850に準拠しており、信頼性、拡張性、保守性を考慮したレイヤード分散アーキテクチャ（ベイ指向およびオブジェクト指向）を採用しています。

用途

• 配電レベルから超高圧までの送配電変電所
• 発電所、電力事業者および各種産業用電気システム
• 新設変電所および既設更新プロジェクト
• ガス絶縁・空気絶縁の開閉装置
• 地下鉄、ライトレールおよび電化鉄道システム

機能

• リアルタイムデータの取得と処理
  ベイレベルに設置された装置からの測定値および状態をリアルタイムで取得・処理します。
• 制御操作、同期確認およびインターロック
  遮断器、モーター駆動の隔離装置、変圧器タップチェンジャー、無効電力装置グループなどの順序動作を実行します。ベイ制御ユニットは制御操作、同期確認、電気的インターロックを実行します。インターロック論理は編集、コンパイル、ダウンロードが可能です。
• 監視センターとの通信
  監視センターとの通信はローカルHMIと独立しています。制御コマンドは監視センターから直接送信できます。IEC標準プロトコルおよびDNP3.0やIEC 60870シリーズ等のプロトコルをコンバータ経由でサポートします。
• 時刻同期
  GPS時刻信号を受信して時刻同期を行い、絶対時刻をネットワークに配信します。RS-485や無電位接点による秒/分パルス入力、IRIG-B（AC/DC）をサポートします。
• サードパーティIEDとのインターフェース
  IEC 61850準拠のプロトコルコンバータにより、非IECプロトコルをIEC 61850へ変換してサードパーティIEDを統合し、完全な自動化を実現します。
• 保護および故障情報の管理
  保護動作と故障情報を収集し、ローカル表示、分析、処理を行い、故障解析ツールやディスパッチセンターへの報告機能を提供します。
• IEC 61131準拠のPLC機能
  個別機器の順序制御、グループ制御およびステーション全体の制御のためのIEC 61131準拠のプログラム可能制御機能を備えます。
• SAS / HMIソフトウェア

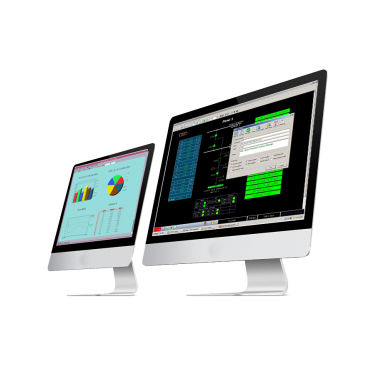

  データベースの設定・保守、無効電力と電圧の自動制御、アラーム処理の設定、イベントシーケンス記録および事後解析、グラフ・帳票の表示、オンライン計算、運用管理、診断および自己復旧支援を行うHMIソフトウェアを提供します。

仕様

• 型式: PCS-9700 (Renewable Energy SCADA)
• 規格適合: IEC 61850, IEC 60870-5-103
• 対応プロトコル: IEC系プロトコル、DNP3.0、1801およびコンバータ経由のその他プロトコル
• アーキテクチャ: レイヤード分散、ベイ指向およびオブジェクト指向
• ステーションバス: 100 Mbps Ethernet
• ベイレベルバス: デュアル100 Mbps Ethernet（冗長）
• プロセスバス: 冗長Gigabitまたは100 Mbps Ethernet over 光ファイバ
• 時刻同期: GPS時刻信号対応; IRIG-B（AC/DC）; RS-485または無電位パルス入力
• PLC規格: IEC 61131準拠
• HMI / SAS: WindowsおよびUNIX対応; DBMS: SQL Server (Windows) または ORACLE (UNIX)
• ベイ制御ユニットハードウェア: 32-bit CPU + DSP; リアルタイムマルチタスクOS
• プロトコルコンバータ: RCS-9794A/B によるプロトコル変換と統合
• 典型的な用途: 配電〜超高圧変電所、発電所、電力事業者、産業電気システム、GIS/AIS、都市鉄道および電化鉄道システム
