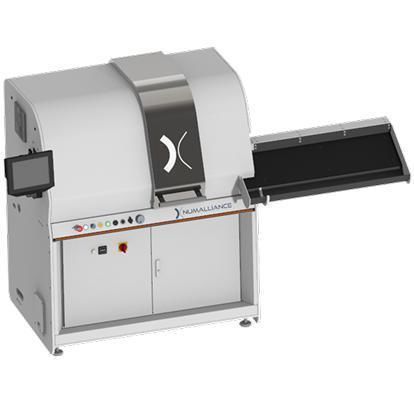

ワイヤー用歪み矯正および裁断機 NUMACUT W SFC

細糸用自動

製品概要
NUMACUT W SFCは、ボビン供給式のCNCワイヤー矯正・切断機で、自動化された切断品の生産向けに設計されています。W05およびW08のバリエーションがあり、モデルによりØ1〜8 mmの線径に対応し、最大引張強度は550 N/mm²まで処理可能です。シングルダイ方式のロータリーストレートナー、ブラシレス駆動、自動ワイヤ導入を備えています。

主な特徴

• 高速の段取り替えおよび迅速な金型交換に対応する設計
• 製造中のワイヤー調整（矯正）機能
• ワイヤの自動導入・供給
• 軟質ワイヤに適合 — 慣性低減ローターで切断中の瞬時停止・再開が可能
• ブラシレスモーター駆動
• 12インチタッチスクリーンによる簡単かつ迅速なプログラミング
• シングルダイ方式のロータリーストレートナー
• 稼働時の騒音低減設計
• バッチ生産管理によりトレーサビリティを確保
• 単独運転または作業セルへの統合が可能

モデル比較表
NUMACUT W05 SFC | NUMACUT W08 SFC
ワイヤー径範囲 | Ø 1–5 mm | Ø 3–8 mm
ワイヤー引張強度 | 最大 550 N/mm² | 最大 550 N/mm²
最短切断長（機械式ストッパーあり） | 80 mm | 80 mm
最短切断長（ストッパーなし） | ワイヤー Ø × 1.5 | ワイヤー Ø × 1.5
電力 | 25 kW | 25 kW
寸法（スロープあり / なし） | 2600 × 1300 × 1750 mm / 1600 × 1300 × 1750 mm | 2600 × 1300 × 1750 mm / 1600 × 1300 × 1750 mm
重量 | 約 2,000 kg | 約 2,000 kg

追加機能・注記

• 作業セルや特殊機械環境への統合を考慮した設計
• 迅速な金型交換でダウンタイムを低減
• バッチ管理により生産のトレーサビリティと安定性を確保

技術仕様

• シリーズ / モデル: NUMACUT W SFC
• 利用可能なサブモデル: NUMACUT W05 SFC、NUMACUT W08 SFC
• 対応ワイヤー引張強度: 最大 550 N/mm²
• 対応ワイヤー径: W05 = Ø 1–5 mm；W08 = Ø 3–8 mm
• 最短切断長（機械式ストッパーあり）: 80 mm
• 最短切断長（ストッパーなし）: ワイヤー Ø × 1.5
• 消費電力: 25 kW
• 寸法: 2600 × 1300 × 1750 mm（スロープあり）／1600 × 1300 × 1750 mm（スロープなし）
• 重量: 約 2,000 kg
• 駆動: ブラシレスモーター
• 矯正機構: シングルダイ式ロータリーストレートナー
• 操作: 12インチタッチスクリーン、マルチリンガル、シミュレーションとデバッグツール搭載
