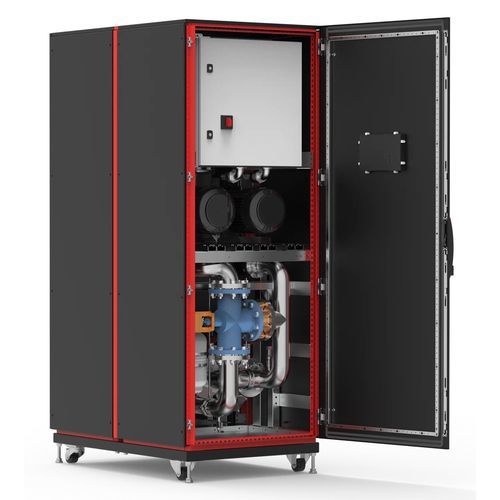

スプリンクラー設備 CDU800 series

製品概要 nVent HOFFMANのRackChiller CDU800は、IT機器に効率的かつ安全に冷却水を供給するように設計されています。システム全体は、ダイ直結型液体冷却をサポートするため、最高の信頼性、可用性、および保守性を提供することに重点を置いています。 CDU800は、施設の一次冷水システム（FWS）から給水され、内蔵ポンプが二次技術冷却システム（TCS）の冷却ループの流量を駆動します。 熱交換器は、二次冷却媒体から一次冷却媒体へ余剰熱を伝達します。システム全体は、取り外し可能なサイドパネルとドアを備えた、デザイン性に優れた筐体に統合されています。CDUは、スラブ上やレイズドフロア上、機器ラックと並列に設置するほか、独立した設備室への設置も可能です。 業界規格 UL/cUL 認定；ファイル番号 SA7402 CE 特長

• 6K における冷却能力 800+kW （一次側 850 LPM）
• 冗長化された高性能・漏れのないポンプシステム
• 内蔵型可変速ドライブ
• 上部または下部パネルからの冷却剤接続
• 内蔵型10インチタッチパネルディスプレイ
• イーサネット、 SNMP v3、Modbus
• 内蔵型漏洩検知機能
• 比類なき電力密度 – 標準的なデータセンターの設置面積に収まる
• 稼働中のメンテナンスが可能 – システム保守時のシャットダウンは不要
• 冗長化されたシステム構成により、単一障害点のリスクを最小限に抑制
• nVent Guardian Management Gatewayおよびセンサー製品群と統合

主要仕様（概要） 色：ブラックグレー 材質：軟鋼 表面処理：メッキ カラーコード：RAL 7021 製品SKU／主要技術データ カタログ番号 | 高さ (H) | 幅 (W) | 奥行き (D) | 定格電圧 | 相数 | 定格周波数 | 定格電流／定格電圧 | 消費電力 | 定格負荷電流範囲 | 騒音レベル | タイプ CDU8004LA03B | 87インチ (2200mm) | 31インチ (800mm) | 47インチ (1200mm) | 380 – 480V | 3 | 50 – 60Hz | 40 | 22.2W | 47.5A 以上 | 68dB | 一次フィルタ付き CDU8004LA03A | 87インチ (2200mm) | 31インチ (800mm) | 47インチ (1200mm) | 380 – 480V | 3 | 50 – 60Hz | 40 | 22.2W | 47.5A 以上 | 68dB | 一次ろ過機能付き 特長／技術仕様

• 冷却能力：800+ kW @ 6K（一次側流量 850 LPM）
• 可変速ドライブを内蔵した冗長構成のリークフリーポンプシステム
• 一次側から二次側へのプレート式熱交換器による施設用水への熱伝達
• 設置の柔軟性を高める上部または下部の冷却水接続口
• 一体型10インチタッチパネル操作インターフェース
• 遠隔監視・制御： イーサネット、SNMP v3、Modbus
• 内蔵型漏洩検知機能
• インロー、スラブ、レイズドフロア、または独立した部屋への設置に対応
• 色：ブラックグレー；材質：軟鋼；仕上げ：メッキ； カラーコード：RAL 7021
• 利用可能なカタログ番号：CDU8004LA03B、CDU8004LA03A（上記のSKUごとの寸法および電気的データをご参照ください）
