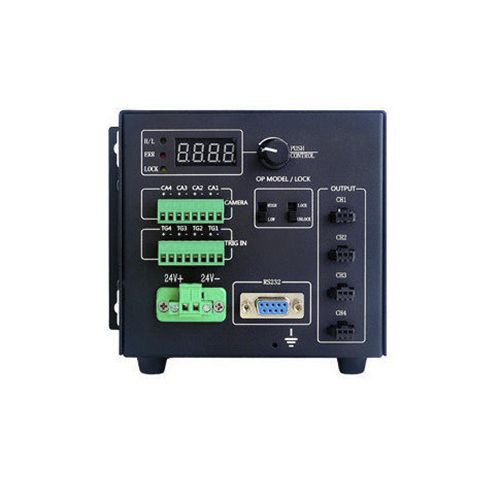

LED照明コントローラー HDT24-70W-4DT-V2

4チャンネル調整可能光強度マシンビジョン用

デジタル光源コントローラーシリーズは、256段階の明るさ制御、デジタル表示、4方向ハイパワー、ストロボと連続（ロングブライト）の2つの光源駆動モード、多彩な機能設定、簡単操作を提供する。HDT24-70W-4DT、HDT24-150W-4DT、HDT48-150W-4DTの3モデルから選択でき、さまざまな顧客ニーズに対応します。特長：ノブ/シリアル通信モードで明るさをコントロールシリアルポートで256段階の明るさ調整（0～255）外部トリガーはオプトカプラ絶縁設計を採用し、精度を向上パワーダウンセーブ、過負荷/短絡保護パネル機能：電源スイッチ：AC入力用3ヘッドソケット（AC100-240V 50/60Hz）。RS232インターフェース：アドバンスト・ビジョン・ビルダー(AVB)経由で輝度およびソフト・トリガー制御用ホスト・コンピュータに接続。プロトコルRS232、ボーレート： 115200.チャンネルI96、I97、I98、I99（1～4チャンネル）。輝度値：トリガ入力ポート：トリガ入力端子：4系統（TG1～TG4）、各々＋-端子付き。トリガ出力：CAMERAトリガ入力に12Vパルスを出力：4桁7セグメント表示：チャンネル番号と輝度（0～255）を表示します：H/L（立ち上がり/立ち下がりエッジ）、ERR（システムエラー）、LOCK（セットロック表示）キー機能付きノブ：押してチャンネルを切り替え、回転させて輝度を調整する：LOCKで輝度調整が無効となりトリガーモードに、UNLOCKで輝度設定が可能になります。ノブ長押しでUNLOCKからLOCKに切り替わり、設定を保存できます。トリガ入力パルス選択：HIGH(立ち上がりエッジ)、LOW(立ち下がりエッジ)の切替が可能：CH1-CH4はトリガー入出力シリアル番号に対応：スプラッシュスクリーンモード：有効トリガ後、逆トリガが検出されるまで光源を駆動し続ける：スプラッシュスクリーンモード：有効トリガ発生後、1.2ms光源を点灯し、カメラにトリガを出力します：制御方法：OdinVision光源制御ツール（シリアルポート、AVBソフトウェア）を使用：ポートを選択し、ボーレートを115200に設定し、パルス/連続状態を制御し、チャンネルごとに輝度を調整する：高精度カメラ・トリガーに使用、マイクロ秒精度：従来の制御、必要に応じて光源を開閉する：モデル仕様表：モデルHDT24-70W-4DT-V2HDT24-150W-4DT-V2HDT24-300W-4DT-V2ユーザーマニュアル駆動モード定電圧（連続/ストロボ）ダウンロード調光モード256レベルPWM制御ロータリーノブ/RS232PWM周波数120KHz PWM入力電圧24VCチャンネル4出力電圧24VM最大出力電流3A6.3A12.5AM最大出力電力72W150W300W外部トリガー電圧DC5V～24V（～5.6mA）トリガー遅延<30μs（負荷に依存）動作温度/湿度0～40℃、20～85％RH（結露しないこと）保存温度/湿度20～60℃、20～85％RH（結露しないこと）冷却方法自然冷却形状サイズ：技術仕様：輝度制御：256レベル（0～255）制御インターフェイス：ロータリーノブ、RS232（ボーレート115200）チャンネル：4入力電圧：24V出力電圧：24V最大出力電流：3A/6.3A/12.5A（機種依存）最大出力電力：72W/150W/300W（機種依存）PWM周波数：120KHz外部トリガー電圧：DC5V-24V（～5.6mA）トリガー遅延：<30μs（負荷依存）動作温度/湿度：0〜40℃、20〜85％RH（結露しないこと）保管温度/湿度：-20〜60℃、20〜85％RH（結露しないこと）冷却：自然冷却
