モジュール式コネクター

ハイブリッド空圧式データ用

概要

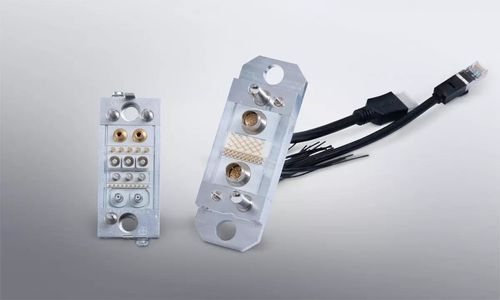

自動ドッキングシステム向けのモジュラー対接コネクタ。ODU-MAC® Silver-Lineは、電力、信号、データ、空圧を統合するハイブリッドインターフェースを提供し、構成可能なフレームと保守時間を短縮するQuick Change Headオプションを備えています。

ハイライト

• 自動ドッキングでの高い挿抜サイクルに対応
• 電力・データ・空圧を組み合わせたモジュラー混成インターフェース
• 前面部の迅速交換を可能にするQuick Change Headオプション
• ケーブル組付けは依頼に応じて対応可能

機能とバリエーション
最大8種類の構成可能な対接フレームを用意し、長さは可変。狭い取り付けスペース、高い機械的負荷、浮動支持を必要とする用途に合わせてモジュールを組み合わせ可能。光ファイバーを含む30種類以上のデータ伝送モジュールが利用可能です。

設計上の特徴

• P4+堅牢フレーム：高い公差補償、径方向遊び±4 mm、ガイドピンと円錐ブッシュによる位置決め、フレームの浮動支持
• Quick Change Headにより非常に高い挿抜サイクルが可能（構成により最大1,000万回）
• 高い振動耐性と安定した低接触抵抗

伝送と用途
空圧、電力（高電流）、データ、光ファイバーの同時伝送を1つのコネクタで実現。高い挿抜サイクルと信頼性を求められる産業用・ロボット用ドッキング用途に最適です。

資料・メディア
データシート、カタログ、技術資料を提供。ODU-MAC® Silver-Lineの適用例やデモ動画はご要望に応じて提供可能です。

技術仕様

• シリーズ：ODU-MAC® Silver-Line
• 対接フレーム：最大8フレームまで構成可能
• 伝送モジュール：>30種のデータモジュール利用可能
• 挿抜回数：約100,000回〜10,000,000回（構成に依存）
• Quick Change Head：前面部の迅速交換オプション
• P4+フレーム補償：径方向±4 mm、堅牢なガイドピンと円錐ブッシュ
• オプションのドッキングハウジング：ストレインリリーフ、ケーブル出口、接地端子、PCB取付け機能
• 供給：ケーブル組付け対応可（依頼）
