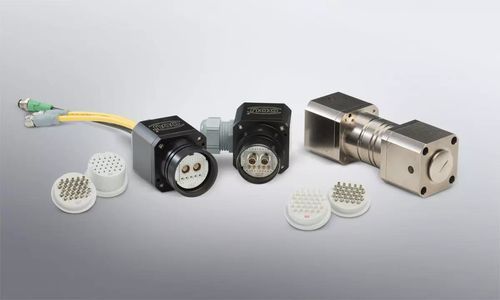

モジュール式コネクター ODU DOCK Silver-Line

組み合わせ式空圧式データ用

概要
ODU DOCK Silver-Lineは、ロボットシステム、産業用ロボット、試験装置、工具交換システム向けに設計されたモジュラー式自動ドッキングコネクタシリーズです。電動または空圧による自動ドッキングに対応し、ケーブルアセンブリ付きで即時導入が可能です。

主な特長

• ロボットおよび産業用途の自動ドッキング向けに設計
• 高密度の接点を実現する線ばね接触技術
• 嵌合回数：標準で≥100,000回、クイックチェンジヘッドで最大10,000,000回
• アルミまたはプラスチックの堅牢なハウジングで3サイズを用意
• EMC保護、直出し／折り返しケーブル出口などのオプション
• 標準は圧着端子、要望によりはんだ付け可能
• 交換部品のみを迅速に交換できるクイックチェンジヘッド採用

機能
2+PE〜36+PEのコンタクトインサートに対応し、アダプタを介してODU‑MAC®モジュールとの組合せが可能です。信号、電力/電流、データ、光ファイバ、空気・流体などの混在伝送を1つのモジュール式コネクタで実現します。

用途と利点

• ロボットセルや自動化生産ラインでの自動ドッキング
• 頻繁な接続/切断が求められる試験設備
• 工具交換システムや過酷な産業環境への適用
• クイックチェンジヘッドと耐久性の高い接点によりダウンタイムと保守コストを低減

技術仕様

• シリーズ：ODU DOCK Silver-Line
• メーカー：ODU
• コンタクトインサート：2+PE〜36+PE（モジュラー構成）
• 嵌合回数：≥100,000（標準）；クイックチェンジヘッドで最大10,000,000
• ハウジング材料：アルミまたはプラスチック
• 接触技術：線ばね方式；高密度接点
• 端子処理：標準は圧着；要望ではんだ付け対応
• オプション：EMC保護、ケーブルアセンブリ、直角/直出しケーブル出口
• モジュール性：アダプタでODU‑MAC®モジュールと組合せ可能
