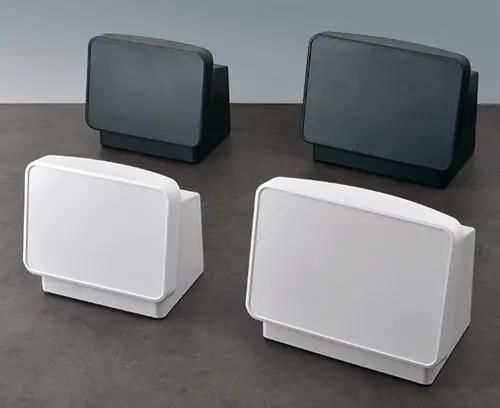

卓上エンクロージャ Communitec

長方形プラスチック製電子機器用

概要
Communitec のデスクトップ筐体シリーズは、大型電子ユニットを収めるためのモジュラー構成（4部構成）を採用した大判テーブルトップ筐体です。フロントには 11.5"–14"（29–35 cm）対応の凹型操作領域があり、膜式キーボードや大型ディスプレイを保護します。前面の背面に設けられた凹み型ハンドルにより、安全な搬送と柔軟な設置が可能です。

主な特徴

• モジュラー4部構成：ベースハウジング、操作用フロントパネル、ハンドル凹部パネル、底板
• 主要2サイズ（S と M）および複数のカラ―組み合わせに対応
• 11.5"–14" 対応の大型ディスプレイや膜式キーボードを保護する前面凹部
• フロントの平坦面は前面取り付けの操作部品やコネクタ用
• コネクタ配置や放熱のための大きな側面領域、オプションで通気スロット対応
• 背面の凹部がソケット、プラグ、電源ケーブルを保護；製品ラベル用の凹みあり
• 基板や部品の固定用スタッドをベース、フロント、底板に装備
• 底板は筐体外部での事前組立が可能で、組付け・保守を容易にする設計
• 自己粘着式滑り止めゴム足付属；保護等級 IP40
• 加工や塗装、印刷、レーザーマーキング、デコールフィルム、EMC処理、組立等のカスタム対応が可能

デザイナーコメント
Communitec はデジタルとアナログの要件を両立するデスクトップ筐体として設計されました。中心には人間工学に基づいて傾斜した大型の表示・操作領域があり、その背後に電子・機械部品用の深い実装空間を確保しています。前面フレームは本体に有機的に統合され、見た目の寸法を抑えます。前面背面の隠しアクセスにより、設置先への安全な搬送が可能です。Martin Nußberger, polyform Industrie Design

技術仕様

• シリーズ / 型番: Communitec
• サイズ: S = 283 x 246 x 194 mm；M = 344 x 274 x 219 mm
• 対応ディスプレイ: 11.5"（29 cm）– 14"（35 cm）
• 保護等級: IP40
• 構成: 4部構成（ベースハウジング、フロントパネル、ハンドル凹部パネル、底板）
• 取り付け: ベース、フロント、底板に基板固定用スタッドを装備
• 底板: 筐体外での事前組立が可能
• 換気: 要望に応じたカスタム通気スロット対応
• 背面: コネクタ・ケーブル保護用の凹部およびラベル用凹み
• 付属品: 自己粘着式滑り止めゴム足
• カスタムサービス: 加工、印刷、レーザー刻印、デコール、EMC処理、組立など
