可視化ソフトウェア SVScout

測定用試験用計算

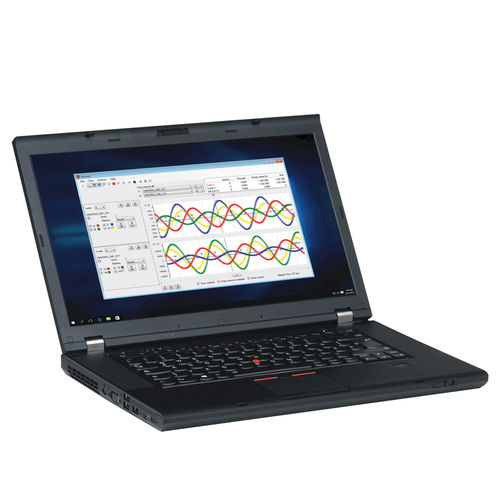

IEC 61850サンプリング値可視化用ソフトウェアツール SVScoutは、IEC 61850 Sampled Valuesを扱う保護エンジニアやIED開発者向けの測定・テストツールです。SVScoutは、1台または複数のマージユニットからSampled Valuesストリームを購読し、一次電圧と電流の波形をオシロスコープビューで表示します。SVScoutは、UCA International Users Groupの実装ガイドラインに従って、80または256サンプル/サイクルのSampled Valuesと、IEC 61869-9で推奨されるDataSetをサポートしています。 SVScoutの機能は、Sampled Valuesストリームのシンプルな表示から、マージユニットのパフォーマンスの詳細な調査まで、さまざまなタスクに対応しています。例えば、このソフトウェアは、試運転やマージユニットのテストや開発に使用することができます。 主な機能 - 複数のIEC 61850サンプリング値ストリームの同時調査 - 1サイクルあたり80および256サンプルの確立された9-2LEのサポート - RMS値および位相角（フェイザー）の算出 - フェイザー図の表示 - COMTRADEフォーマットでのサンプリング値の記録 - キャプチャからの再生 - 測定から得られた重要な情報をまとめた印刷可能なレポート - 選択したサンプル値ストリームに関する詳細情報（ゼロクロス、個々の値など） アプリケーション - マージユニット開発 - マージユニット評価 - システムコミッショニング
