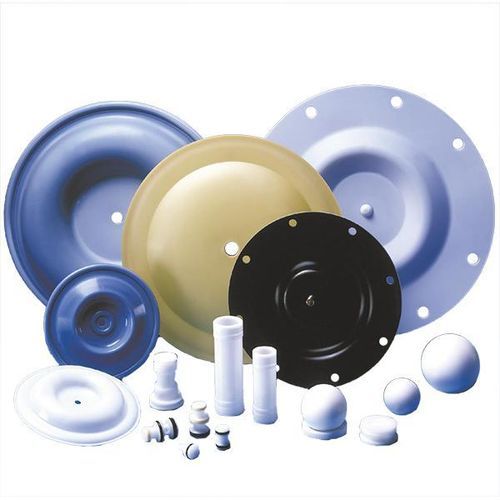

防水加工メンブレン Omniseal® Diaphragms

メンブレンポンプ用PTFEフッ素樹脂

このソリューションについて
Omniseal®のダイアフラムは、過酷な産業環境での長寿命を目的に設計されています。バージンPTFEおよび改質PTFEで製造され、化学的適合性と機械的性能を両立し、ポンプおよびバルブ用途に最適化されています。

材料

• バージンPTFE：軽度〜中程度の動的・静的用途に適合。摩耗が少ない。耐熱性は最大約200°C。ガス透過率が低く、低温（クリオ）環境での性能良好。中程度〜高真空用途に適合。FDA準拠グレードあり。
• 改質PTFE：機械的挙動が向上し、軽度〜中程度の用途に適合。低透過性とクリオ特性を維持しつつ、バージンPTFEに比べてクリープおよび押出し抵抗が改善。FDA準拠グレードあり。

設計と製造
ダイアフラムは顧客機器の寸法に合わせて製作され、組み立てと統合が容易です。バルブ用ダイアフラムは精密金型で射出成形し、Class 10000のクリーンルームで最終形に成形します。ポンプ用ダイアフラムは熱成形（TFMベース）で成形します。低圧・高圧の両用途向けに設計し、使用条件と機器寸法に合わせてカスタマイズします。

適用例

• 産業プロセス（ポンプ、バルブ）
• ライフサイエンス機器
• 半導体製造および真空ポンプ
• 原子力科学・研究

性能

• 温度範囲：材料・設計依存、通常約 -240°C〜+280°C（-400°F〜+536°F）
• 圧力：ポンプ・バルブ用ダイアフラムで最大145 psi（10 bar）（用途に依存）
• 速度：ポンプ用は高周波動作に適する；バルブ用は低速の開閉に適する
• 寸法：ポンプ用ダイアフラムは通常Ø50 mm〜400 mm；バルブ用は公称DN8 (1/4 in)〜DN150 (6 in)
• 機能特性：耐摩耗性、低摩擦・低摩耗、低ガス透過性、クリオ適合、真空用途への適合性、FDA/USP適合オプション

技術仕様

• ブランド：Omniseal®
• 材料：バージンPTFE；改質PTFE（フルオロポリマー系）
• 温度範囲：approx. -240°C〜+280°C（材料/設計依存）
• 最大圧力：145 psi（10 bar）（用途依存）
• ポンプ用ダイアフラム径：通常50 mm〜400 mm
• バルブ用ダイアフラム公称寸法：DN8 (1/4 in)〜DN150 (6 in)
• バルブ用ダイアフラム：Class 10000クリーンルームで精密金型により射出成形、ロット追跡可能
• ポンプ用ダイアフラム：TFMによる熱成形で耐摩耗性、低摩擦、高周波動作を実現
• 規制：一部グレードはFDAまたはUSPクラスの適合あり
• 改質PTFEの利点：バージンPTFEに対してクリープおよび押出し抵抗が向上しつつ、低透過性とクリオ特性を維持
