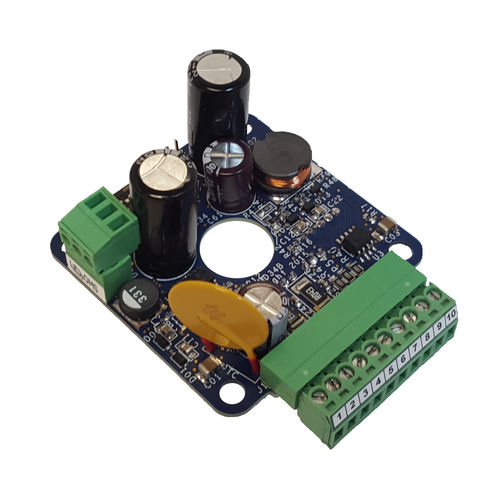

マイクロパスモータ制御装置 OMD34b

DCコンパクト一体型

OMD34bは、バイポーラ・ステッピング・モータ用の先進マイクロステッピング・モータ駆動のオリジナルOMD34の新改良版です。 以前のバージョンと同様に、この新しいドライブは、ハーフステップからステップあたり256マイクロステップまでのマイクロステッピングが可能です。 改善点としては、最大ステップレート、小型サイズ、ヒートシンクなしの最大3.5Ap相電流が挙げられます。 新しい小型サイズ（2.22インチ x 2.22インチ）はフラットヒートシンクプレートに取り付けられますが、OMD34bはサイズ23モーターに直接取り付けることができ、デュアルシャフトまたはリニアアクチュエータモータのモーターシャフト用のセンターパススルーホールをサポートします。 特徴： フルから1/256マイクロステップまでのマイクロステップ分解能 バイ極チョッパ駆動 シングル+18Vから+80Vモータ供給入力 高トルクモータ用最大7アンペアの 位相電流ディップスイッチを介して選択可能 電気的に絶縁された制御信号 ネジで簡単に配線 端子コネクタ コンパクト、寸法はわずか2.22インチ x 2.22インチ x 1.4インチ。
