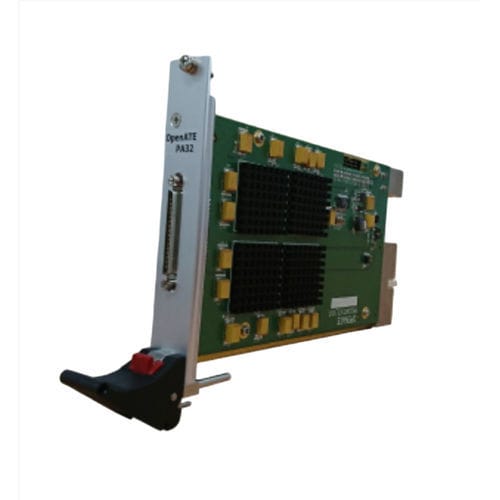

デジタル入出カード PA32IX

TTL入出力32PXI

PA32IXは、PXIベースのデジタル計測器の新しいレベルの性能と機能を提供します。各カードは独立したデジタル・サブシステムとして機能するほか、必要に応じて複数のカードを相互接続し、最大512本の双方向ピン（16ボード）をサポートします。また、PA32IXは、64Mのオンボード・ベクタ・メモリを搭載し、最大50MHzのテスト・レートで、ピンごとのスタティックな方向制御を行うことで、ディープ・パターン・メモリをサポートしています。新しい64Mキャプチャ・メモリにより、PA32IXは32チャンネルのデータ・ログをキャプチャできます。 特徴 PA32IXは、チャネルごとに-0.5～+3.5 VTH、チャネルごとにVIH/VILをサポートします。PA32IXは、1、2ドライバTGエッジ、1ストローブTGエッジを提供し、4つのドライブデータフォーマットをサポートします：RTZ（Return To Zero）、RTO（Return To One）、NRZ（Non Return To Zero）、SBC（Surround By Complement）の4つのドライブ・データ・フォーマットをサポートしており、ボードやボックス・レベルの製品をテストするためのさまざまなバス・サイクルや波形を柔軟に作成できます。 オンボードメモリ PA32IXはチャンネルあたり64Mのベクタメモリを提供します。 互換性 すべてのOpenATE Interfaces PXIカードは、PXI仕様2.0（2000年8月発行）に準拠しています。 ソフトウェア PA32IXにはAPIとパターンエディタが付属しています。 Pattern Editorはテストパターンを編集するソフトウェアツールです。 アプリケーション - デジタルパターンのキャプチャ - デジタルパターン生成 - ハイブリッドおよびデジタルICテスト
