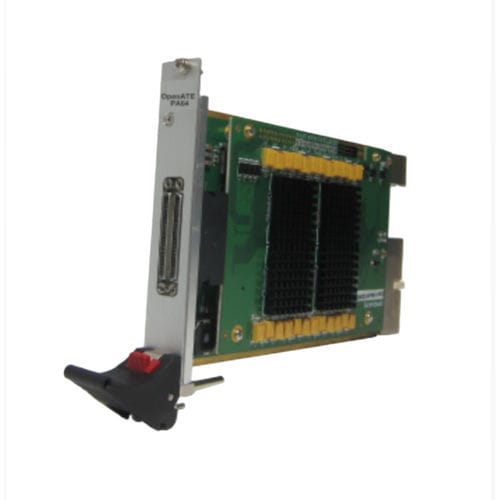

デジタル入出カード PA64IX

PXI入出力64box型

PA64IXは、PXIベースのデジタル計測器の性能と機能の新しいレベルを象徴しています。 各カードは独立したデジタル・サブシステムとして機能しますが、必要に応じて複数のカードを相互接続することができます。 最大1024本の双方向性ピン（16枚）をサポートします。PA64IXは、32Mのオンボードベクトルメモリを提供し、ピンごとの静的方向制御と最大33MHzのテストレートで、深いパターンメモリもサポートします。 新しい32Mキャプチャメモリにより、PA64IXは64チャンネルのデータログをキャプチャすることができます。 特徴 PA64IXは-0.5～+3.5VTH/chをサポートします。 VIH/VIL をサポートします。 PA64IX は 1、2 ドライバ TG エッジ、1 ストロボ TG エッジを提供します。 エッジ、4種類のドライブデータフォーマットをサポートしています。RTZ (Return To Zero), RTO (Return To One)、NRZ (Non Return To Zero)、SBC (Surround By Complement) の 4 種類のドライブデータ形式をサポートし、様々なバスを柔軟に構築することができます。 ボードやボックスレベルの製品をテストするために、様々なバスサイクルや波形を柔軟に作成することができます。 すべてのOpenATE Interfaces PXIカードは、PXI仕様2.0(2000年8月発行)に適合しています。 ソフトウェア PA64には、APIとパターンエディタが付属しています。 パターンエディタは、テストパターンを編集するためのソフトウェアツールです。 アプリケーション - デジタルパターン・キャプチャ - デジタルパターン生成 - ハイブリッドおよびデジタルICテスト
