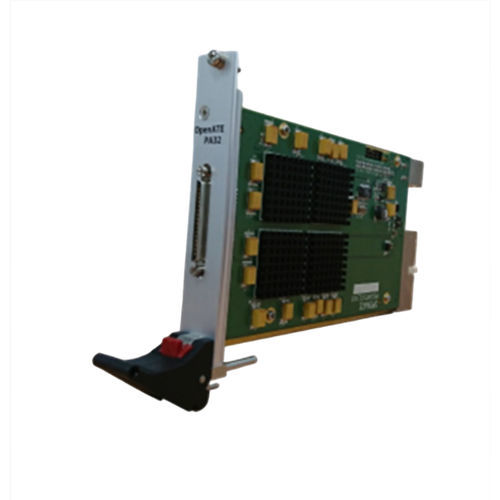

デジタル入出カード PA32S

シリアル入出力32PXI

PA32Sは、PXIベースのデジタル計測器の新しいレベルの性能と機能を提供します。PA32Sは、PE32の実績あるアーキテクチャをベースに、高性能ピンエレクトロニクスと強化されたタイミングジェネレータをコンパクトな3U PXIフォームファクタで提供します。各カードは独立したデジタルサブシステムとして機能するほか、必要に応じて複数のカードを相互接続し、最大512ピン（16ボード）の双方向ピンをサポートします。PA32Sはまた、32Mのオンボード・ベクタ・メモリをピン方向ごとにダイナミックに制御し、最大33MHzのテスト・レートで深いパターン・メモリをサポートします。新しい32Mキャプチャ/ログ・メモリにより、PA32Sは32チャンネル・フェイル・ログをキャプチャできます。 特徴 PA32Sは-0.5V～+5V VIH VIL/チャンネル、VOH/VOL/2チャンネル、PMU/チャンネルをサポートします。PA32Sは、16個のタイミングセット、2個のドライバTGエッジ、2個のストローブTGエッジを提供します。2つのフォーマットセット、オンザフライでの変更、4つのドライブデータフォーマットがサポートされています：RTZ（Return To Zero）、RTO（Return To One）、NRZ（Non Return To Zero）、SBC（Surround By Complement）の4つのドライブ・データ・フォーマットをサポートしており、ボードやボックス・レベルの製品をテストするためのさまざまなバス・サイクルや波形を柔軟に作成できます。周波数測定用100MHz 32bit TMU×8シリアル・ポート・アクセス用のI2C/SPIデータ・エンジン。クアッドサイトパターンは、32chパターンを4サイト8chパターンとして動作させることができます。96MHz基準クロックにより、マイクロホンデバイス用に2.4MHzパターンを生成可能。 オンボードメモリ PA32Sはチャンネルあたり32Mのベクタメモリを搭載しています。プログラム可能なパターン・サイクル・タイムは最大232または無限です。0、1、L、H、Xを含むパターンシンボルがあります。 互換性 すべてのOpenATE Interfaces PXIカードは、PXI仕様2.0（2000年8月発行）に準拠しています。
