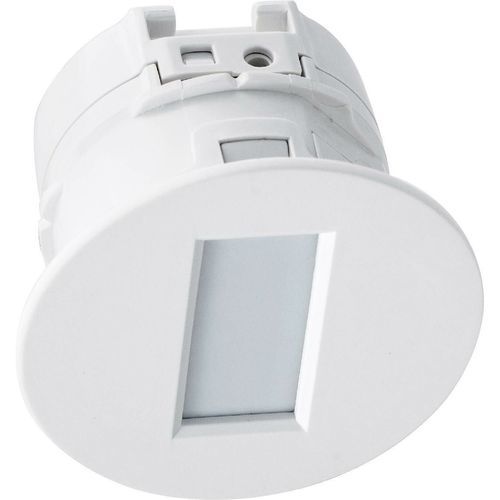

侵入検出器 AP-20NB

動作パッシブ赤外線パッシブ赤外線

概要
屋内用の有線埋込型コンパクトPIRモーションセンサー。防犯・自動化システムへの連携に適しています。

主な特徴

• 6 m の狭いカーテン検知または面検知
• 天井（高所）または壁取付に対応
• 埋込取付または86型ボックス取付が可能
• 検知感度は複数レベルで調整可能
• 低消費電流とLED状態表示
• カバー取り外し検知用のトラブル/タンパ出力

用途

• 商業・住宅向けセキュリティシステム
• 廊下、出入口、窓周り、屋内周辺監視
• アラームパネルやビルオートメーションとの統合

詳細
コンパクトで目立たない設計のAP-20NBは、壁または天井へ取り付けて6 mのカーテン／面検知ゾーンを構築します。窓やドア付近、通路の監視や屋内システムへの接続に適しています。

技術仕様

• 製品群: APシリーズ
• 型番: AP-20NB(C)
• 検知方式: 受動赤外線（PIR）
• 検知範囲: < 天井取付 > 高さ4.5 mで6.0 m x 1.0 m; < 壁取付 > 高さ1.5 mで6.0 m x 4.5 m
• 検知速度: 0.3〜3.0 m/s
• 感度: 約2.0°C（0.6 m/s時、調整可能）
• 電源入力: 9.5〜16 V DC
• 消費電流（12 V DC）: 待機時 11 mA、最大 13 mA
• アラーム出力（R）: N.O./N.C., 28 V DC 200 mA 最大
• トラブル/タンパ出力: N.C. 28 V DC 100 mA 最大（筐体取り外しで接点開放）
• LED表示: 電源投入時ウォームアップ: 点滅; 待機: 消灯; アラーム: 点灯
• 動作温度: -20〜+50°C
• 相対湿度: < 95%（結露なし）
• 設置方法: 屋内
• 重量: 50 g
