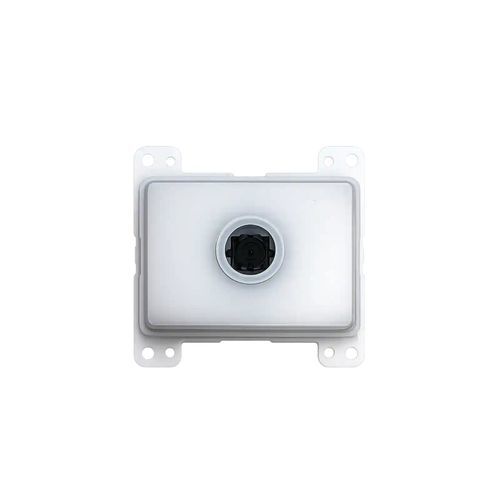

固定式データ行列とバーコードリーダー M-12M

全方向1D2D

簡易説明
M-12M は Opticon のコンパクトな OEM 2D イメージャで、グローバルシャッター CMOS センサー、超広角光学、カスタマイズ可能なマルチカラー LED 照明、USB/RS232 インターフェースを備え、最大 120 fps によるラベル、モバイル画面、移動物体上の 1D/2D/OCR コードの安定した読み取りをサポートします。

概要
M-12M は高速読み取りと柔軟な照明を小型筐体に統合し、固定マウント、キオスク、組込み用途への組込みに適しています。グローバルシャッターセンサーと日光耐性光学により、印刷・デジタルコードの全方向スキャンが可能で、低品質や破損したバーコード、動きのある対象に対しても耐性があります。設定可能なフルカラーインジケータとフラッドライト LED は、決済端末やキオスクでのユーザー向け照明と状態表示を提供します。

主な特徴

• 全方向スキャン対応の高速度 2D CMOS イメージャ（最大 120 fps）
• ラベル、モバイル端末、移動目標からの 1D/2D/OCR コード読み取り
• 低コントラスト、損傷、動体ブレに強いデコードエンジン
• 超広角光学により近距離の QR 読み取りや約 40–45 mm からの大きめコードの取得が可能
• キオスクや端末向けの OEM / 固定マウント統合設計
• 日光耐性光学フィルタと産業用センサーで約 120,000 Lux まで動作可能
• 決済端末、キオスク、組込み機器に適したコンパクト形状
• 走査領域全体でのぎらつきや明るさのムラを低減する均一照明設計
• フルカラーインジケータとフラッドライト LED システム（3色 LED ×4）で状態表示をカスタマイズ可能
• 手動トリガーおよび自動トリガーモード対応
• 高度なデータ編集：複数画像で最大 16 コードを同時キャプチャ可能
• インターフェース：USB（HID、COM）および RS232

同ファミリの他モデル
M-12M は固定マウントおよび OEM 向けスキャナのファミリに属し、M-12 や MDI-12 等の異なるフォームファクタを持つモデルが含まれます。

適用例

• セルフサービスキオスク：チケッティング、チェックイン、注文、案内など、安定したコード読み取りとユーザー向け照明が求められる用途
• 決済端末：決済用 QR、ポイントカード、デジタルバウチャーの高速読み取り
• 小売・顧客エンゲージメント：モバイルクーポン、ロイヤルティプログラム、自動精算での視覚フィードバック
• 入退館管理・チケット検証：交通、イベント、駐車場向けのデジタル・印刷認証の読み取り
• OEM・組込みソリューション：スマートロッカー、自販機、医療機器などの組込みシステム
• 産業・自動化システム：自動化ワークフロー向けの高速スキャンと動作耐性
• 屋外・高輝度環境：明るい環境や屋外キオスクでの安定動作

追加情報
Form factor: OEM
Reading type: 2D
Communication interface: RS232, USB
Light source: 3-colour LED × 4 pcs
Scan method: CMOS area sensor, 640 × 480 pixels (global shutter)
Scan rate: Up to 120 fps

技術仕様

• モデル: M-12M
• ブランド: Opticon
• Form factor: OEM (embedded / fixed mount)
• イメージャ: CMOS area sensor, 640 × 480 pixels (global shutter)
• スキャン速度 / フレームレート: Up to 120 fps
• 読み取り機能: 1D、2D、OCR；全方向スキャン
• 光学系: 超広角システム；大きめコードの典型読み取り距離 約 40–45 mm
• 照明: 均一照明；フルカラーインジケータおよびフラッドライト LED システム（3色 LED ×4）
• インターフェース: USB（HID、COM）および RS232
• トリガーモード: 手動および自動
• 特長: 高度なデータ編集（複数画像で最大 16 コードをキャプチャ）；低品質、損傷、動体のバーコードに対する高い性能；約 120,000 Lux まで動作可能な日光耐性光学フィルタ
• 使用例: キオスク、決済端末、小売、入退館管理、OEM 組込みシステム、産業自動化、屋外/高輝度設置
• 統合上の注意: OEM やキオスクへの組込みが容易なコンパクトなフォームファクタ
