顕微鏡校正器 045-200200

ミクロンスケール測定

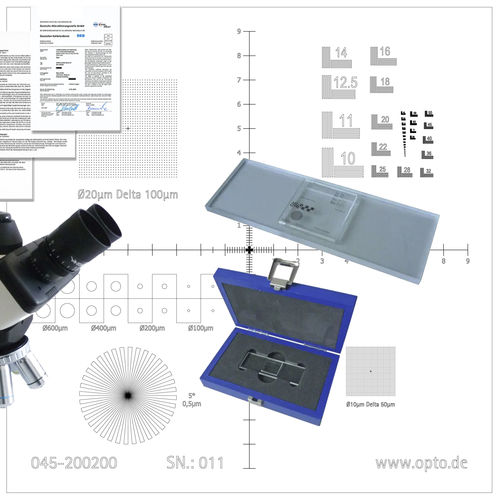

キャリブレーションターゲット マイクロV1
光学キャリブレーションと解像度のテストは、あらゆる光学システムを理解し最適化する上で重要な指標となります。
キャリブレーションターゲットマイクロV1は、非常に有用な分解能データと超高精細マイクロ機能を組み合わせることで、あらゆる光学セットアップの効率的かつ正確な最適化を可能にするという点でユニークです。
-超高精細マイクロ機能により、最も厳しい光学校正の要求に対応します。
-分解能の高いターゲットと測定スケールを組み合わせた4つのユニークな象限儀。
-パッド入り専用収納ケース入り
-DIN EN ISO/IEC 17025に基づく認定に基づくDAkkS認証。DAkkSの認証対象は、製品番号045-200200-DKD10です。


キャリブレーションターゲットマイクロV1には、さまざまな形や大きさの定義された構造が含まれており、システムのキャリブレーションや歪みの検出を簡単に行うことができます。
1.10 lp/mm 1000 lp/mm
2.Ø20 μm ドットマトリックス 40x40 ドット,100 μm グリッド
3.コントラスト、シーメンス構造
4.Ø10 μmドットマトリクス 40x40ドット、50 μmグリッド
5.10μm単位で拡大縮小可能

ガラス上のクローム構造
最小構造サイズ 0.5 μm
最大構造サイズ 600 μm
構造体の形状 様々な形状
X、Y方向の大きさ
寸法 76×26×4.5 mm
重量 17g
