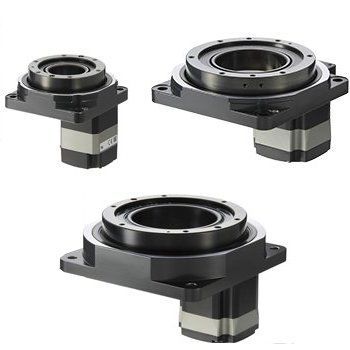

ロータリーアクチュエータ DGII series

電動精密中空軸

DGIIシリーズは、高剛性中空ロータリーテーブルとAlphaStepアブソリュートエンコーダAZシリーズ閉ループステッピングモータとドライバパッケージを組み合わせた製品ラインです。 ステッピングモータの使いやすさを保ち、大きな慣性荷重の高精度な位置決めも可能にします。 統合されたアクチュエータとステッパモータにより、設計が 簡単になり、センサを必要とせずにホームセッティングと帰宅が簡単になります 大口径の中空出力テーブル ステッパモータは優れた性能を提供します 機敏な応答性低速での安定性チューニングフリー AZシリーズが必要ドライバ (別売) 高位置決め精度 ノンバックラッシュ 繰り返し位置決め精度 ±15 秒 ロストモーション 2 アーク分 注:繰り返し位置決め精度は、一定の負荷下で一定温度 (常温) で測定されます。 大口径、中空出力テーブルでシンプルな配線と配管が可能 大口径の中空穴（スルーホール）は配線と配管の複雑さを軽減し、機器の設計を簡素化します。 減速機構は、バックラッシュを排除する独自の調整機構とともに、精密ギアを採用しています。 単一方向からの反復位置決め精度は±15秒で、2方向からの位置決め操作で失われた動きは2アーク分です。 これらの特性により、DGIIシリーズは、正確な位置決めが必須のアプリケーションに最適です。 中空出力テーブルは、高剛性クロスローラーベアリング*と一体化されています。 高トルクを維持しながら、許容スラスト荷重とモーメント荷重を改善します。
