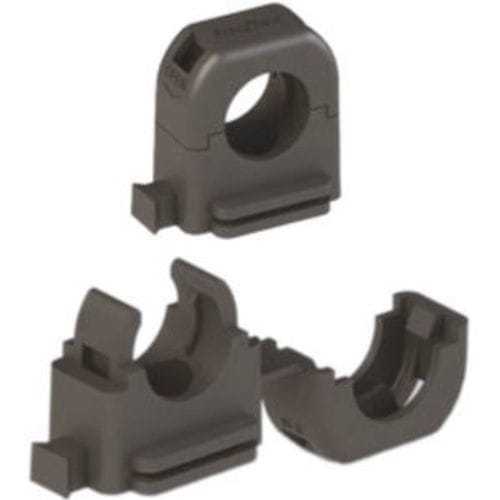

ポリアミド製クリップ ODGK 10

コンジット用PA6固定用

概要
スパイラルコンジット用のポリアミドクリップ。PAおよびPPコンジットに対応し、確実な固定を提供します。ハロゲンフリー素材で組立が容易。黒色はUV耐性をオプションで対応可能です。

製品詳細

• 材質：ポリアミド PA6 V2
• 色：グレー (RAL7031)、ブラック (RAL9005)
• 使用温度範囲：-40 °C～+120 °C
• 特性：黒はUV耐性（要問い合わせ）；組立が容易；ハロゲンフリー
• 適合性：PAまたはPPのスパイラルコンジットに使用可能
• 保持：上側および下側からの二重保持
• 組立方法：並列組立が可能；自動車用途向けに側面からの固定が可能

技術データ（表）
Gray Code | Black Code | Spiral Code | L mm | H mm | Ø D mm
ODGK 10 | ODBK 10 | OGPA 7 | 24,5 | 15 | 10
ODGK 13 | ODBK 13 | OGPA 9 | 24,5 | 15 | 13
ODGK 15 | ODBK 15 | OGPA 11 | 30 | 21 | 15,8
ODGK 18 | ODBK 18 | OGPA 13,5 | 34 | 24 | 18,5
ODGK 21 | ODBK 21 | OGPA 16 | 39 | 28 | 21,5
ODGK 28 | ODBK 28 | OGPA 21 | 51 | 37 | 28,5
ODGK 34 | ODBK 34 | OGPA 29 | 62 | 45,5 | 35
ODGK 42 | ODBK 42 | OGPA 36 | 74,5 | 55,5 | 42,5
ODGK 54 | ODBK 54 | OGPA 48 | 95,5 | 71 | 55

仕様 / 技術特性

• 材質：ポリアミド PA6 V2
• 対応色：グレー (RAL7031)、ブラック (RAL9005)
• 使用温度範囲：-40 °C～+120 °C
• UV耐性：黒色は要問い合わせで対応可能
• 構造：ハロゲンフリー
• 適合性：PAまたはPPコンジットに適用可能
• 保持：上下からの二重保持
• 組立：組立が容易；並列組立が可能
• 特殊固定：自動車分野の用途に適した側面固定
• 提供コードと寸法：上記に示すODGK / ODBK / OGPAコードとそれぞれのL、H、Ø D
