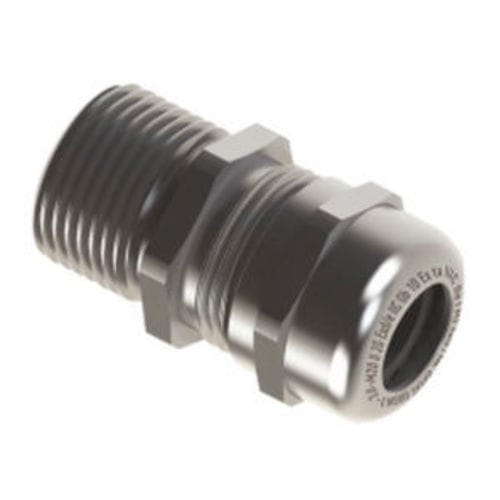

真ちゅう製ケーブルグランド UAGT seriesニッケル真鍮製アルミニウム製ステンレススチール製
お気に入りに追加する
商品比較に追加する
特徴
- 素材
- ニッケル真鍮製, 真ちゅう製, ステンレススチール製, アルミニウム製
- 保護レベル
- 防爆, EMC シールド, IP68, 装甲
- その他の特徴
- メートル, 装甲ケーブル用, ねじ込み
- 管径
最大: 63 mm
(2.48 in)最少: 4 mm
(0.16 in)- ねじ山径
最大: 80 mm
(3.15 in)最少: 16 mm
(0.63 in)- 締め付け範囲
最大: 63 mm
(2.5 in)最少: 4 mm
(0.2 in)- 差動温度
最大: 180 °C
(356 °F)最少: -60 °C
(-76 °F)
詳細
製品
タイプ：装甲ケーブル対応のシールドEMC防爆ケーブルグランド UAGT
保護記号：I M2 Ex db I Mb / I M2 Ex eb I Mb；II 2G Ex db IIC Gb / II 2G Ex eb II Gb；II 2D Ex tb IIIC Db
証明書：IEP 14 ATEX 0217X
材質：MS58 黄銅（ニッケルメッキオプション）、ステンレス鋼 AISI303 / AISI316L、アルミニウム
接地コーン：MS58 黄銅（ニッケルメッキオプション）
ロックリング：ステンレス鋼 AISI303 / AISI316L
規格：EN 60079-0:2012；EN 60079-7:2007；EN 60079-1:2007；EN 60079-31:2009
保護等級：IP68
温度範囲（シール材による）：NBR -30 °C～+120 °C；ネオプレン -40 °C～+100 °C；シリコーン -60 °C～+180 °C；TPE/V -30 °C～+100 °C
適用エリア：ZONE1、ZONE2、ZONE21、ZONE22；ガス群 IIA、IIB、IIC
ケーブル互換性：シールド線およびシールドケーブル。装甲ケーブルに対応
技術データ（exd バリエーション）— 主要サイズ例
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — クランプ範囲 mm: 4-8 — レンチ B: 18 — レンチ C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — クランプ範囲 mm: 6-12 — レンチ B: 22 — レンチ C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — クランプ範囲 mm: 10-14 — レンチ B: 27 — レンチ C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — クランプ範囲 mm: 13-18 — レンチ B: 30 — レンチ C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — クランプ範囲 mm: 13-18 — レンチ B: 34 — レンチ C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — クランプ範囲 mm: 18-25 — レンチ B: 40 — レンチ C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — クランプ範囲 mm: 18-25 — レンチ B: 43 — レンチ C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — クランプ範囲 mm: 22-32 — レンチ B: 50 — レンチ C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — クランプ範囲 mm: 22-32 — レンチ B: 55 — レンチ C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — クランプ範囲 mm: 30-38 — レンチ B: 60 — レンチ C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — クランプ範囲 mm: 33-44 — レンチ B: 70 — レンチ C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — クランプ範囲 mm: 45-50 — レンチ B: 70 — レンチ C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — クランプ範囲 mm: 50-63 — レンチ B: 90 — レンチ C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — クランプ範囲 mm: 45-55 — レンチ B: 85 — レンチ C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — クランプ範囲 mm: 50-63 — レンチ B: 90 — レンチ C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — クランプ範囲 mm: 50-63 — レンチ B: 90 — レンチ C: 90
技術データ（exe バリエーション）— サンプル行
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — クランプ範囲 mm: 4-8 — レンチ B: 18 — レンチ C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — クランプ範囲 mm: 6-12 — レンチ B: 22 — レンチ C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — クランプ範囲 mm: 10-14 — レンチ B: 27 — レンチ C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — クランプ範囲 mm: 13-18 — レンチ B: 30 — レンチ C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — クランプ範囲 mm: 13-18 — レンチ B: 34 — レンチ C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — クランプ範囲 mm: 18-25 — レンチ B: 40 — レンチ C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — クランプ範囲 mm: 18-25 — レンチ B: 43 — レンチ C: 40
追加情報
製品ファミリー：Ex-proof EMC Type Cable Glands - UAGT Series
技術仕様 / 特性
タイプ：装甲ケーブル対応のシールドEMC防爆ケーブルグランド UAGT
保護記号：I M2 Ex db I Mb / I M2 Ex eb I Mb；II 2G Ex db IIC Gb / II 2G Ex eb II Gb；II 2D Ex tb IIIC Db
証明書：IEP 14 ATEX 0217X
材質：MS58 黄銅（ニッケルメッキオプション）、ステンレス鋼 AISI303 / AISI316L、アルミニウム
接地コーン：MS58 黄銅（ニッケルメッキオプション）
ロックリング：ステンレス鋼 AISI303 / AISI316L
規格：EN 60079-0:2012；EN 60079-7:2007；EN 60079-1:2007；EN 60079-31:2009
保護等級：IP68
温度範囲（シール材による）：NBR -30 °C～+120 °C；ネオプレン -40 °C～+100 °C；シリコーン -60 °C～+180 °C；TPE/V -30 °C～+100 °C
適用エリア：ZONE1、ZONE2、ZONE21、ZONE22；ガス群 IIA、IIB、IIC
ケーブル互換性：シールド線およびシールドケーブル。装甲ケーブルに対応
技術データ（exd バリエーション）— 主要サイズ例
16 — UAGTXX/16/X — M16x1,5 — 3/8" — GL min. 15 — クランプ範囲 mm: 4-8 — レンチ B: 18 — レンチ C: 17
20 — UAGTXX/20/X — M20x1,5 — 1/2" — GL min. 15 — クランプ範囲 mm: 6-12 — レンチ B: 22 — レンチ C: 22
25s — UAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 15 — クランプ範囲 mm: 10-14 — レンチ B: 27 — レンチ C: 24
25 — UAGTXX/25/X — M25x1,5 — 3/4" — GL min. 15 — クランプ範囲 mm: 13-18 — レンチ B: 30 — レンチ C: 30
32 — UAGTXX/32/X — M32x1,5 — 1" — GL min. 15 — クランプ範囲 mm: 13-18 — レンチ B: 34 — レンチ C: 30
32 — UAGTXX/40/X — M32x1,5 — 1" — GL min. 15 — クランプ範囲 mm: 18-25 — レンチ B: 40 — レンチ C: 40
40 — UAGTXX/40/X — M40x1,5 — 11/4" — GL min. 15 — クランプ範囲 mm: 18-25 — レンチ B: 43 — レンチ C: 40
40 — UAGTXX/50/X — M40x1,5 — 11/4" — GL min. 15 — クランプ範囲 mm: 22-32 — レンチ B: 50 — レンチ C: 50
50 — UAGTXX/50/X — M50x1,5 — 11/2" — GL min. 15 — クランプ範囲 mm: 22-32 — レンチ B: 55 — レンチ C: 50
50 — UAGTXX/42/X — M50x1,5 — 11/2" — GL min. 15 — クランプ範囲 mm: 30-38 — レンチ B: 60 — レンチ C: 57
63s — UAGTXX/63s/X — M63x1,5 — 2" — GL min. 15 — クランプ範囲 mm: 33-44 — レンチ B: 70 — レンチ C: 64
63 — UAGTXX/63/X — M63x1,5 — 2" — GL min. 15 — クランプ範囲 mm: 45-50 — レンチ B: 70 — レンチ C: 75
72 — UAGTXX/80/X — M72x1,5 — 21/2" — GL min. 20 — クランプ範囲 mm: 50-63 — レンチ B: 90 — レンチ C: 90
75 — UAGTXX/72/X — M75x1,5 — 21/2" — GL min. 20 — クランプ範囲 mm: 45-55 — レンチ B: 85 — レンチ C: 75
75 — UAGTXX/75/X — M75x1,5 — 21/2" — GL min. 20 — クランプ範囲 mm: 50-63 — レンチ B: 90 — レンチ C: 90
80 — UAGTXX/80/X — M80x2,0 — 3" — GL min. 20 — クランプ範囲 mm: 50-63 — レンチ B: 90 — レンチ C: 90
技術データ（exe バリエーション）— サンプル行
16 — EUAGTXX/16/X — M16x1,5 — 3/8" — GL min. 7 — クランプ範囲 mm: 4-8 — レンチ B: 18 — レンチ C: 17
20 — EUAGTXX/20/X — M20x1,5 — 1/2" — GL min. 8 — クランプ範囲 mm: 6-12 — レンチ B: 22 — レンチ C: 22
25s — EUAGTXX/25s/X — M25x1,5 — 3/4" — GL min. 8 — クランプ範囲 mm: 10-14 — レンチ B: 27 — レンチ C: 24
25 — EUAGTXX/25/X — M25x1,5 — 3/4" — GL min. 8 — クランプ範囲 mm: 13-18 — レンチ B: 30 — レンチ C: 30
32 — EUAGTXX/32/X — M32x1,5 — 1" — GL min. 9 — クランプ範囲 mm: 13-18 — レンチ B: 34 — レンチ C: 30
32 — EUAGTXX/40/X — M32x1,5 — 1" — GL min. 9 — クランプ範囲 mm: 18-25 — レンチ B: 40 — レンチ C: 40
40 — EUAGTXX/40/X — M40x1,5 — 11/4" — GL min. 9 — クランプ範囲 mm: 18-25 — レンチ B: 43 — レンチ C: 40
追加情報
製品ファミリー：Ex-proof EMC Type Cable Glands - UAGT Series
技術仕様 / 特性
- シリーズ / 型番：UAGT Series
- タイプ：装甲ケーブル対応のシールドEMC防爆ケーブルグランド
- 証明書：IEP 14 ATEX 0217X（ATEX証明書あり）
- 材質：MS58 黄銅（ニッケルメッキオプション）、AISI303 / AISI316L ステンレス、アルミニウム
- 接地コーン：MS58 黄銅（ニッケルメッキオプション）
- ロックリング：AISI303 / AISI316L ステンレス
- 規格適合：EN 60079-0:2012；EN 60079-7:2007；EN 60079-1:2007；EN 60079-31:2009
- 保護等級：IP68
- シール材別温度定格：NBR -30 °C～+120 °C；ネオプレン -40 °C～+100 °C；シリコーン -60 °C～+180 °C；TPE/V -30 °C～+100 °C
- 適用ゾーン / ガス群：ZONE1、ZONE2、ZONE21、ZONE22 に適合；ガス群 IIA、IIB、IIC
- ケーブル互換性：シールド線およびシールドケーブル；サイズにより広いクランプ範囲（例：4-8 mm ～ 50-63 mm）
- 対応サイズ：M16 から大径メートルねじまで複数サイズ（例：M16、M20、M25、M32、M40、M50、M63、M72、M75、M80）
