六角形栓 Ventilation Plugs – Stainless Steel

ねじ式ステンレススチール製ポリマー

製品

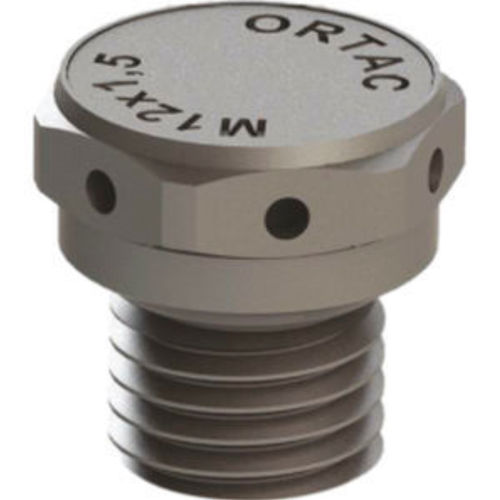

ベントプラグ OMSVPシリーズ — ステンレス製、疎水性/撥油性メンブレン搭載

製品詳細
キャップ＆ボディ：ステンレス鋼（AISI 303/316L）
ワッシャー：NBR / EPDM
ベント部：ナイロン支持体上のアクリル共重合体（疎水性、撥油性）
接続ねじ：メートルねじ（EN 60423）
保護等級：IP68
温度範囲：-30 °C〜+150 °C

利点

• 筐体の内外の圧力を均衡させる
• 筐体内の腐食および結露を防止する
• 機器の寿命延長に寄与する
• モデルにより異なる気流（流量）を選択可能
• 標準的なメートルねじで簡単に組付け可能
• ベント媒体の耐薬品性が高い

用途

• 産業用および電子機器用筐体
• 風力・太陽光関連機器
• 照明、食品・飲料機器
• 自動車部品および自動化技術
• 鉄道機器

技術データ（ねじ / コード / H mm / GL mm / スパナ mm / ねじ径 mm / 穴径 mm / 平均気流 l/h / 耐水侵入 bar）
AG Thread | Code | H mm | GL mm | Wrench mm | Thread Diameter mm | Hole Diameter mm | Average Air Flow l/h | Water Intrusion bar
M 4 x 0,70 | OMSVP4UH | 10 | 3 | 12 | 4 | 4,2 | 70 | 0,1
M 8 x 1,25 | OMSVP8UH | 13 | 6 | 12 | 8 | 8,2 | 70 | 0,1
M 10 x 1,5 | OMSVP10UH | 13 | 6 | 12 | 10 | 10,2 | 70 | 0,1
M 12 x 1,5 | OMSVP01S | 14 | 6 | 17 | 12 | 12,3 | 16 | 0,8
M 12 x 1,5 | OMSVP01M | 14 | 6 | 17 | 12 | 12,3 | 25 | 0,5
M 12 x 1,5 | OMSVP01H | 14 | 6 | 17 | 12 | 12,3 | 150 | 0,2
M 12 x 1,5 | OMSVP01UH | 14 | 6 | 17 | 12 | 12,3 | 300 | 0,1
M 12 x 1,5 | OMSVP01SL | 18 | 10 | 17 | 12 | 12,3 | 16 | 0,8
M 12 x 1,5 | OMSVP01ML | 18 | 10 | 17 | 12 | 12,3 | 25 | 0,5
M 12 x 1,5 | OMSVP01HL | 18 | 10 | 17 | 12 | 12,3 | 150 | 0,2
M 12 x 1,5 | OMSVP01UHL | 18 | 10 | 17 | 12 | 12,3 | 300 | 0,1
M 16 x 1,5 | OMSVP02S | 18 | 10 | 19 | 16 | 16,3 | 16 | 0,8
M 16 x 1,5 | OMSVP02M | 18 | 10 | 19 | 16 | 16,3 | 25 | 0,5
M 16 x 1,5 | OMSVP02H | 18 | 10 | 19 | 16 | 16,3 | 150 | 0,2
M 16 x 1,5 | OMSVP02UH | 18 | 10 | 19 | 16 | 16,3 | 300 | 0,1

仕様 / 技術仕様

• キャップおよびボディ素材：ステンレス鋼（AISI 303/316L）
• ワッシャー：NBR または EPDM
• ベント媒体：ナイロン支持体上のアクリル共重合体（疎水性、撥油性）
• 接続ねじ：EN 60423 に準拠したメートルねじ（サイズ：M4、M8、M10、M12、M16）
• 保護等級：IP68
• 動作温度範囲：-30 °C〜+150 °C
• 平均気流：モデルにより異なる（例：16〜300 l/h）
• 耐水侵入：モデルにより異なる（0.1〜0.8 bar）
