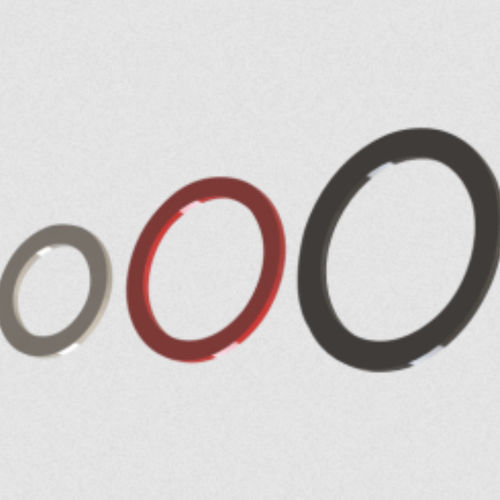

平らワッシャー RN-TPV-G series

シーリングTPV

製品
フラットワッシャー RN-TPVシリーズ（ガス用、材質：TPV）。

仕様
材質：TPV
使用温度範囲：-20 °C ～ +100 °C

技術データ
型番 | サイズ | 内径 | 外径 | 厚さ
RN-TPV-G38 | G3/8" | 16.5 mm | 23 mm | 1.5 mm
RN-TPV-G12 | G1/2" | 21 mm | 26 mm | 1.5 mm
RN-TPV-G34 | G3/4" | 26.5 mm | 33 mm | 1.5 mm
RN-TPV-G100 | G1" | 33 mm | 42 mm | 1.5 mm
RN-TPV-G114 | G11/4" | 42 mm | 50 mm | 2 mm
RN-TPV-G112 | G11/2" | 48 mm | 58 mm | 2 mm
RN-TPV-G200 | G2" | 59.5 mm | 69 mm | 2 mm
RN-TPV-G212 | G21/2" | 75 mm | 80 mm | 2 mm
RN-TPV-G300 | G3" | 88 mm | 99 mm | 2 mm

特長 / 技術仕様

• 材質：TPV
• 使用温度範囲：-20 °C ～ +100 °C
• 型番と寸法：
• RN-TPV-G38 — サイズ G3/8" — 内径 16.5 mm — 外径 23 mm — 厚さ 1.5 mm
• RN-TPV-G12 — サイズ G1/2" — 内径 21 mm — 外径 26 mm — 厚さ 1.5 mm
• RN-TPV-G34 — サイズ G3/4" — 内径 26.5 mm — 外径 33 mm — 厚さ 1.5 mm
• RN-TPV-G100 — サイズ G1" — 内径 33 mm — 外径 42 mm — 厚さ 1.5 mm
• RN-TPV-G114 — サイズ G11/4" — 内径 42 mm — 外径 50 mm — 厚さ 2 mm
• RN-TPV-G112 — サイズ G11/2" — 内径 48 mm — 外径 58 mm — 厚さ 2 mm
• RN-TPV-G200 — サイズ G2" — 内径 59.5 mm — 外径 69 mm — 厚さ 2 mm
• RN-TPV-G212 — サイズ G21/2" — 内径 75 mm — 外径 80 mm — 厚さ 2 mm
• RN-TPV-G300 — サイズ G3" — 内径 88 mm — 外径 99 mm — 厚さ 2 mm
