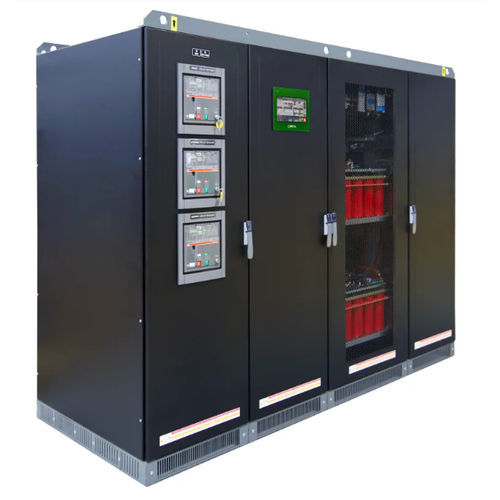

自動補償器 Oxygen Zero K

Product type
マイクロ中断補償器

Summary
Oxygen Zero K は出力電圧の精度を維持し、重要負荷を電圧擾乱から保護するために設計されたマイクロ中断補償器です。IGBT 技術とスーパーキャパシタを組み合わせた電圧制御を採用し、敏感な機器に適した高速補正（<5 ms）を実現します。

Variants (summary table)
タイプ | 効率 | 定格出力 (kVA) | 入力電圧変動 [%] | 出力電圧 | 補正時間
500K-1 | >99 | 500 | -100 | 400 | <5 ms
1000K-1 | >99 | 1000 | -100 | 400 | <5 ms
1500K-1 | >99 | 1500 | -100 | 400 | <5 ms
2000K-1 | >99 | 2000 | -100 | 400 | <5 ms

Key features

• 周波数：50Hz ±5%（60Hz ±5%）
• 電圧制御：IGBT + スーパーキャパシタ
• 選択可能な目標電圧：380-400-415V（440-460-480V）
• 出力電圧精度：±0.5%
• 許容負荷変動：最大100%
• 許容負荷不平衡 [%]：100
• 冷却：強制通風
• 動作周囲温度：0/+40°C
• 保管温度：0/+60°C
• 最大相対湿度：<95%（結露しないこと）
• 高調波歪み：IEC 61000-2-4 クラス2 に準拠（THDV < 8%）
• 色：RAL 9005

Instrumentation

• 10" タッチパネル、マルチリンガル（リモートアクセスは同一 Ethernet ネットワーク上の専用ソフトで要相談）

Installation
屋内設置

Communication system
MODBUS TCP/IP

Overvoltage protection

• 出力側クラス II 過電圧保護器

Additional protections

• 入力側自動遮断器
• インターロック付きバイパス回路
• 出力側インターロック付き自動遮断器

Technical specifications

• 許容負荷変動：最大100%
• 許容負荷不平衡：100%
• 冷却：強制通風
• 動作周囲温度：0/+40°C
• 保管温度：0/+60°C
• 最大相対湿度：<95%（結露しないこと）
• 高調波歪み：THDV < 8%（IEC 61000-2-4 クラス2）
• 色：RAL 9005
• 利用可能なバリアント：500K-1、1000K-1、1500K-1、2000K-1（補正時間 <5 ms）
