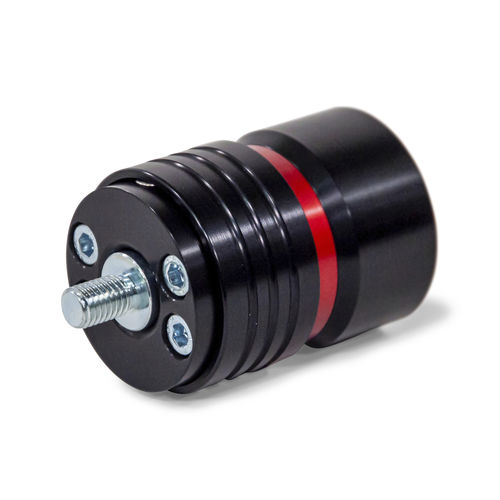

クイック接続部品 GN 1050

スチール製クイック ディスコネクト式

クイックリリースカップリングGN1050は、GN1050.1スタッドを使用して工具なしでコンポーネントを位置決めして接続し、タイトで再現性のあるフィット感を実現します。繰り返し行われる機械のセットアップや、ドライバーの使用が不便なアセンブリのために、クイックリリースカップリングは、ガイドレール、カバー、または追加デバイスを効率的に取り付けるために、フィクスチャや生産ラインで使用できます。 カップリングが不意に開いてしまわないように、安全ロックボタンが付いています。ボタンを押すと、スリーブが軸方向に移動し、内側の切り欠きに挿入されたスタッドのロックが解除されます。同時に、ロックが解除されたことを示す赤いリングが外側に表示されます。 カップリングはトルクを伝達しません。同一ユニットに複数のカップリングを使用する場合は、コーディングLを使用して、半径方向および軸方向のオフセットを補正することができます。ボアd3には、必要に応じて、カップリングを位置決めするためのシリンダーまたはカムポイントピンを取り付けることができます。コーディングLの場合、アプリケーションのピンホールは、半径方向の調整を可能にするために比例して大きくする必要があります。 フランジGN 1050.2は、カップリングとスタッドの組み立て用アクセサリーとして利用でき、追加の取り付けオプションを提供します。
