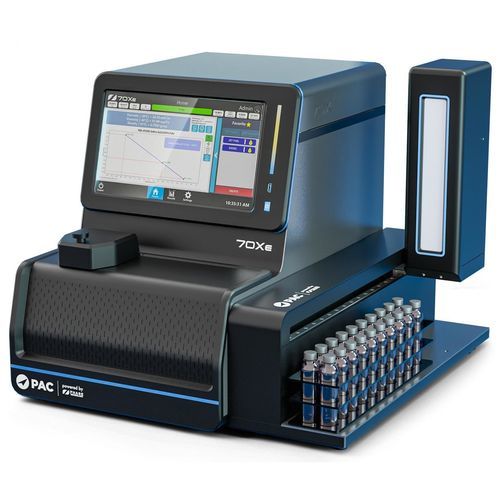

毛細管粘度計 70Xe series

ディーゼル燃料実験用動粘度測定用

製品概要
70Xe Seriesは、ジェット燃料、ディーゼル、再生可能燃料の流動特性試験を1台の統合型解析装置で実現します。高効率ラボ向けに設計された本プラットフォームは、低温特性、粘度、密度の試験を短時間で行い、高精度かつASTM、IP、DEF STANの仕様に完全準拠します。PACの長年の技術により、IFA-70Xe、JFA-70Xe、DFA-70Xe、KVD-70Xe、PSA-70Xeなど複数の構成で検査能力を拡張します。新設計の冷却システムにより−100 °C以下までの試験が可能となり、持続可能な航空燃料（SAF）、再生ディーゼル、バイオディーゼルに対応しつつ、溶剤不要の運転と高スループットを維持します。

モデル / 構成

• IFA-70Xe / JFA-70Xe / DFA-70Xe — 流動特性試験用の統合プラットフォームで、ジェット燃料およびディーゼル向けの最大6つの重要な特性を同時測定可能に設計されています。
• KVD-70Xe — 粘度および密度の精密測定に特化した解析装置。
• PSA-70Xe — 凝固点、曇点、流動点の測定を超低温域まで行う低温特性解析装置（2-in-1 / 単機能）。
• オプションの70Xe 30ポジションオートサンプラーにより、サンプル投入を自動化し、スループットを向上させ、無人運転を可能にします。

主な特長

• 柔軟な構成：単一装置で最大6機能を実装可能。
• 再生可能燃料の試験を−100 °C以下まで可能にする冷却システム。
• 稼働率を最大化し、ベンチスペースを削減する統合ワークフロー。
• 数分で結果が得られる高速試験；各試験ごとに相図を自動生成し挙動を可視化、異常を検出。
• トレーニング時間を短縮し操作を簡素化する直感的な再設計ユーザーインターフェース。
• 外部チラー不要の自己完結型運転（Peltier冷却統合）。
• オプションの30ポジションオートサンプラーにより自動サンプル投入が可能。

ソフトウェア
PACeとの互換性により、リアルタイムの機器監視、インテリジェントな資産管理、予知保全の洞察を提供；機器の健全性視認、スループット最適化、PAC機器ポートフォリオとの一貫した統合を可能にします。

消耗品（例）

• DRD-601P Dryer desiccant (single pack) for analyzer purging system
• DRD-605P Dryer Desiccant, Package of 5
• DRD-610P Dryer Desiccant, Package of 10
• DRP-06C Dryer Sacs, Sample, recommended for jet fuel freeze point tests, Package of 600
• Screen Protectors, 70Xe Touch Screen, Package of 5
• JFA-30G Vials, Glass, 30 mL, for 70Xi/JFA models, Package of 500
• LABEL-SL Labels for Label Printer (2 rolls/box)

ドキュメント
タイトル | 説明 | PDF
パンフレット | 70Xe Brochure | 70Xe Brochure_A4.pdf
フライヤー | Why Labs are Upgrading from 70Xi to 70Xe | 70Xe-Upgrade-Flyer-A4.pdf
応用ノート | 70Xe Jet Fuel App Note | PAC_JFA-70Xi_for_Sustainable_Aviation_Fuel.pdf
パンフレット | PSA 2-in-1 Brochure | 70Xe-PSA-2-in-1_Brochure.pdf
パンフレット | IFA / JFA / DFA Brochure | 70Xe-IFA-JFA-DFA-Brochure.pdf
パンフレット | KVD Brochure | 70Xe-KVD-Brochure.pdf

仕様 / 技術データ

• 試験方法と精度：凝固点 — ASTM D5972 / IP 435 / SH/T 0770；ASTM D2386 / IP 16 / ISO 3013 相当。曇点 — ASTM D5773 / IP 446；ASTM D2500 / IP 219 / ISO 3015 相当。流動点 — ASTM D5949 / SH/T 0771；ASTM D97 / IP 15 / ISO 3016 相当。動粘度 — ASTM D7945 / IP 641 / ISO 18335；ASTM D445 / IP 71 / ISO 3104 相当。密度 — ASTM D7777；ASTM D4052 / IP 365 / ISO 12185 との相関。
• 検出技術：低温特性 — 特許取得の Diffusive Light Scattering (DLS)。粘度 — 水平キャピラリによる定圧測定。
• 試料温度範囲：−100 °C〜+70 °C。
• 試験時間：低温特性 + 粘度 + 密度 — 最短15分；粘度 + 密度 — 最短10分；低温特性 — 最短5分。
• 作業者時間：1試験あたり < 1 分。
• 冷却システム：Peltier素子統合冷却システム；外部冷却浴不要；再生燃料試験用に−100 °C以下の超低温冷却可能。
• 運転：自己完結型システム、コンパクトフットプリントオプション（KVDは粘度/密度専用）、溶剤フリー運転、ジェット燃料およびディーゼル試験室向けに設計、無人運転と高スループットのためのオプションオートサンプラーあり。
