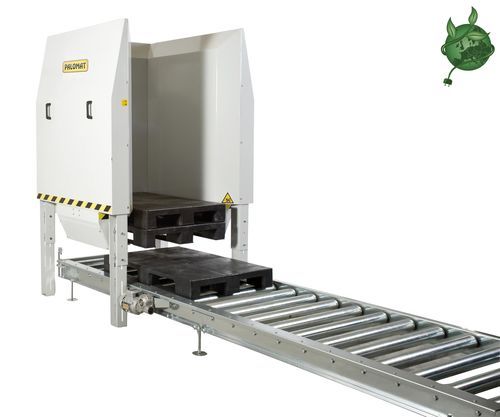

自動パレット倉庫 PALOMAT® Inline

固定式インライン電動式

PALOMAT® Inlineパレットマガジンは、生産ラインで空のパレットを積み重ねたり取り外したりするための理想的なコンポーネントです。コンベヤーの種類、4方向パレットの種類、パレットの方向に関係なく、プロジェクトに100％カスタマイズされています。PALOMAT® Inlineは外部制御用の端子ボックスを備えており、現在の機械指令に準拠しています。完全なシステムに簡単に統合でき、生産ラインの効率、信頼性、経済性を向上させるように設計されています。 - プロジェクトに100％カスタマイズ - すべてのコンベヤータイプ、4方向パレットタイプ、パレット方向に適しています - 外部制御用の端子ボックスを装備 - 現在の機械指令に準拠 - 完全なシステムに簡単に統合 自動標準製品を使用すると、効率的で信頼性が高く経済的な生産ラインを実現し、プロジェクトの収益を向上させることができます。PALOMAT® InlineはすべてのRALカラー、ステンレス（AISI 304）、または電気亜鉛メッキで製造され、さまざまな環境に設置できます。 ビジネスの利点: - 開発、設計、生産の時間を節約 - 試運転、テスト、ドキュメントの時間を節約 - パレットおよびパレタイジングプロジェクトに100％カスタマイズ - 完全で柔軟性があり、実証済みの標準製品でエラーや欠落のリスクを最小限に抑える - 完全なシステムに簡単に統合 - PLC用に準備済み – 外部制御用の端子ボックス付き - 独自のレイアウト用の図面を受け取る（DWG/STEP） - 顧客の言語で技術文書を受け取る - 競争力のある価格で高品質の製品 - 24/7/365の技術サポート、30年以上の経験 技術仕様: - 電気データ: - タイプ: Sick - VTE18-3F4712、光電センサー、2個、2入力、30mA - 0.72W、60mA - 1.44W - タイプ: Smc - D-A93L、リードスイッチ（上部と下部） - リフティングシリンダー（2x2直列）、4個、2入力、20mA - 0.48W、80mA - 1.92W - タイプ: Smc - D-A93L、リードスイッチ（中央） - リフティングシリンダー、2個、2入力、20mA - 0.48W、40mA - 0.96W - タイプ: Smc - D-C73L、リードスイッチ - グリッピングシリンダー（2x2直列）、4個、2入力、20mA - 0.48W、80mA - 1.92W - タイプ: Smc - リフティング用ソレノイド、4個、4入力、17mA - 0.40W、67mA - 0.80W - タイプ: Smc - グリッピング用ソレノイド、2個、2入力、17mA - 0.40W、34mA - 0.80W - 24V DCでの最大消費電力: 361mA - 8.66W - 空気データ: - ISO 8573-1（3.4.3）に準拠した圧縮空気の品質 - クラス1: 粒子最大µm 0.1、粒子最大mg/m3 0.1、水分PDP ℃ -70、水分g/m3 0.003、残留油mg/m3 0.01 - クラス2: 粒子最大µm 1、粒子最大mg/m3 1、水分PDP ℃ -40、水分g/m3 0.15、残留油mg/m3 0.1 - クラス3: 粒子最大µm 5、粒子最大mg/m3 5、水分PDP ℃ -20、水分g/m3 0.88、残留油mg/m3 1 - クラス4: 粒子最大µm 15、粒子最大mg/m3 8、水分PDP ℃ +3、水分g/m3 6、残留油mg/m3 5 - クラス5: 粒子最大µm 40、粒子最大mg/m3 10、水分PDP ℃ +7、水分g/m3 7.8、残留油mg/m3 25 - クラス6: 水分PDP ℃ +10、水分g/m3 9.4 - PALOMAT® Inlineユニット1台あたりの空気消費量: - 作動圧力: 6-7バール - 最小空気流量: 55L/サイクル - パレットを積み重ねたり取り外したりするサイクル時間: 15秒 - 持ち上げ能力: 500 kg - IPクラス: 64
