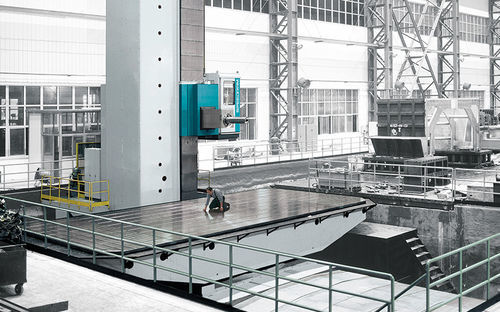

横型円テーブル T series縦型傾斜回転用
お気に入りに追加する
商品比較に追加する
特徴
- 構成
- 横型, 縦型, 傾斜
- 応用
- フライス加工用, 素材加工用, 回転用
- その他の特徴
- CNC, 大型サイズ, 頑丈, 重荷重用, リニア, リニア運動式, 大容量
- 直径
最大: 8,000 mm
(315 in)最少: 1,000 mm
(39 in)
詳細
概要
TH — 水平機向け PAMA 回転移動式フライステーブル
tr — 水平機向け PAMA 回転移動式フライステーブル
trt — 水平/垂直機向け PAMA 回転移動式フライ/旋回テーブル
trv — 水平/垂直機向け PAMA 移動式フライステーブル
THH / TTH — 水平/垂直機向け PAMA 回転移動式フライ・旋回テーブル
tht — 水平機向け PAMA 傾斜式フライステーブル
追加の技術メモ
技術仕様
- PAMAは重切削加工向けに設計・開発されたフライス・旋回テーブルの幅広いラインナップを提供しており、すべてPAMA（ロヴェレート）で設計・開発されています。
- 風力発電分野やその他の重負荷用途向けに、社内で傾斜式テーブルのファミリーを開発しています。
TH — 水平機向け PAMA 回転移動式フライステーブル
- 直線軸にハイドロスタティック（油膜）予圧ガイド
- 回転軸にハイドロスタティック予圧ターンテーブル
- 許容荷重：50 t ～ 600 t
- テーブル板寸法：2,000 × 2,000 mm ～ 8,000 × 12,000 mm
- 直線ストローク：1,500 mm ～ 8,000 mm
tr — 水平機向け PAMA 回転移動式フライステーブル
- 直線軸にローラガイド
- 回転軸にハイドロスタティック予圧ターンテーブル
- 許容荷重：3 t ～ 50 t
- CNCテーブル板寸法：1,000 × 1,000 mm ～ 3,000 × 3,000 mm
- 直線ストローク：1,500 mm ～ 5,000 mm
trt — 水平/垂直機向け PAMA 回転移動式フライ/旋回テーブル
- 直線軸にローラガイド
- 回転軸にハイドロスタティックベアリング＋支持
- 許容荷重：4 t ～ 15 t
- CNCテーブル回転速度：160 rpm ～ 350 rpm
- CNCテーブル板寸法：1,250 mm ～ 2,500 mm
- 直線ストローク：2,000 mm ～ 4,600 mm
- 回転軸支持は軸方向/ラジアル軸受とハイドロスタティック軸受を組み合わせたハイブリッドシステム（PAMA特許）を使用
trv — 水平/垂直機向け PAMA 移動式フライステーブル
- 直線軸にローラガイド
- 許容荷重：15 t ～ 30 t
- CNCテーブル板寸法：1,500 × 5,000 mm ～ 2,500 × 10,000 mm
- 直線ストローク：5,000 mm ～ 11,000 mm
THH / TTH — 水平/垂直機向け PAMA 回転移動式フライ・旋回テーブル
- 直線軸にハイドロスタティック予圧ガイド
- ハイドロスタティック予圧ターンテーブル
- 許容荷重：30 t ～ 300 t
- CNCテーブル回転速度：45 rpm ～ 120 rpm
- CNCテーブル板寸法：3,000 mm ～ 8,000 mm
tht — 水平機向け PAMA 傾斜式フライステーブル
- 直線軸にハイドロスタティック予圧ガイド
- ハイドロスタティック予圧ターンテーブル
- 最大傾斜角：10°
- 許容荷重：最大 120 t
- テーブル板寸法：最大 5,000 × 5,000 mm
追加の技術メモ
- シリーズの選定は許容荷重と用途に応じて行われ、一部はローラガイド、他はハイドロスタティック予圧ガイドを採用します。
- テーブル板寸法と直線ストロークのレンジは、小型CNCテーブルから大型のヘビーデューティープレートまでをカバーします。
技術仕様
- ガイドの種類：ハイドロスタティック予圧ガイドまたはローラガイド（シリーズにより異なる）
- 回転軸支持：ハイドロスタティック予圧ターンテーブルまたはハイドロスタティックベアリング＋支持（ハイブリッド軸方向/ラジアル＋ハイドロスタティック、特定の回転テーブルはPAMA特許）
- 許容荷重範囲：3 t ～ 600 t（サブレンジ：3–50 t、4–15 t、15–30 t、30–300 t、50–600 t）
- テーブル板寸法：1,000 × 1,000 mm ～ 8,000 × 12,000 mm（シリーズ別レンジあり）
- 直線ストローク範囲：1,500 mm ～ 11,000 mm（シリーズ別レンジあり）
- CNCテーブル回転速度：シリーズにより 45 rpm ～ 350 rpm
- 最大傾斜角：傾斜テーブルは最大 10°
