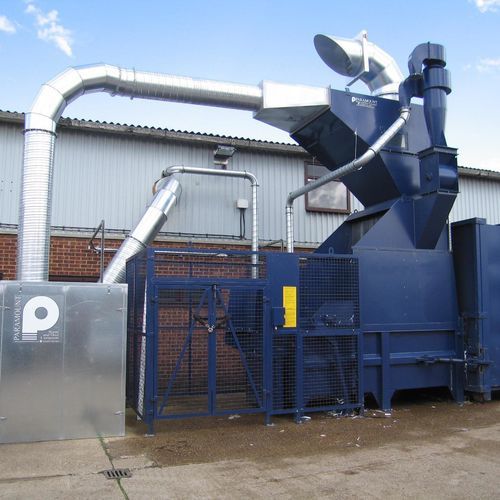

サイクロン集じん機

概要
Paramount Cyclone は、フィルターを使用せずに気流から廃棄物や粉塵を除去するためのサイクロン分離装置です。渦流効果と重力を利用して、搬送空気中の微粒子を内部に可動部品を用いずに分離します。多くの産業用途での粉じん処理に適しています。

設計と原理
Paramount Cyclone は、上部の円筒状本体、上部の接線入口、下部のコーンおよび清浄空気出口を形成する軸方向のスリーブ（チムブル）で構成されます。接線方向に粉塵を含む空気を導入すると強い回転流が生じ、遠心力により重い粒子が外周へ移動しコーン部へ落下します。

運転
粒子は外周へ遠心分離され、サイクロンの壁に沿って下方へ移動し、底部の排出部から集積ビン、コンパクターまたはブリケット装置へ排出されます。中心部の空気は方向を変えて上方へ戻り、チムブルを通って清浄空気として排出されます。

構造と特長
内部は完全に滑らかで、軽い布状の端材が絡まるのを防ぐため螺旋ガイドは設けていません。内部に可動部がないため、保守は最小限に抑えられ、稼働信頼性が向上します。

オプション

• 清浄空気出口にバランスファンを設け、気流制御を補助（設置により推奨）。
• 騒音に配慮した設置場所向けに吸音材を用いた外装カバー。
• サイクロン後段に微粒子が残る場合は、HEPA 等の下流フィルタを追加して再循環前に更なる清浄化が可能。

用途
Paramount Cyclone は、粉塵や粒子の分離を低コストで信頼性高く行う必要のある産業環境に適しており、軽い布端材の処理や生産工程の廃棄物回収に利用できます。

仕様 / 技術データ

• タイプ：サイクロン（渦）分離装置
• 主要構成：上部円筒本体、上部接線入口、下部コーン、軸方向チムブル（清浄空気出口）
• 内部可動部無し
• 内部：滑らか（螺旋ガイド無し）で軽い布端材の取り扱い向上
• 排出：底部排出 → 集積ビン、コンパクター、ブリケット装置
• オプション：清浄空気出口のバランスファン
• オプション：吸音材を用いた外装カバー
• オプション：下流フィルタ（HEPA等）による微粒子処理
• 利点：低コスト、信頼性の高い運転、保守最小化
