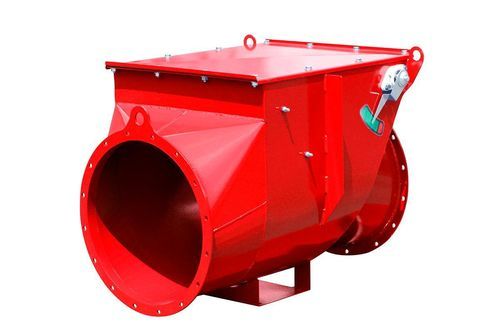

空気用逆止弁 ECV

業務用爆発性雰囲気用吸引

概要
緊急チェックバルブ（ECV）は、炎やガスの拡散を遮断するよう設計されており、構造被害を防ぎ、作業者を保護します。当該安全逆止め弁は、吸引ライン内での爆発伝播を防ぐ目的でATEX EN16447の認証を取得しており、ATEX指令2014/34/EUの要件に準拠しています。ECVは受動型の安全装置で、過圧または爆発時に自動的に作動し、逆流する有害なガスや炎を確実に封止します。

機能 / 動作
ECVは通常運転時には開位置にあり、流量を制限しません。ろ過装置やダクト内で爆発や逆圧が発生した場合、バルブが閉じて爆発や火災の影響がダクトを遡って作業領域に到達するのを防ぎます。一度過圧で作動すると、バルブは閉じたままとなり、炎やガスの逆伝播を防止します。

用途
ECVは、ろ過装置を含むすべての廃棄物排気システムに必要です。爆発リスクのある産業環境向けの安全システムの一部であり、構造物および作業者を保護することを目的としています。

構造・材料
ECVは炭素鋼（塗装：RAL5010青またはRAL3020赤）またはステンレス鋼（AISI 304）で製造されています。継手は溶接および補強され、高圧に耐える構造です。

選択可能なオプション / バリアント

• 微動スイッチ付きECV（閉位置）
• 微動スイッチ無しECV
• 現地設置（インシチュ）用ECV
• 第2設計バリアント（ECV 2nd design）
• NRV（逆止め弁）関連の画像/バリアント表示

アクセサリ（オプション）

• 安全開放防止ブロック
• 微動スイッチ（閉位置）
• 材料流停止用内部センサー
• シリコンセルガスケット
• 防音対策

追加の安全システム
ターンキーソリューションの一環として、独自のスパーク検知・炎検知装置を提供し、警報発報や廃棄物システムの停止を行うことができます。必要に応じて消火システムを統合し、火災リスクをさらに低減できます。

特性 / 技術仕様

• 認証: ATEX EN16447（吸引ラインでの爆発伝播を防ぐよう設計）
• 適合: ATEX 指令 2014/34/EU
• 用途: ろ過装置を有する廃棄物排気システム（炎/ガスの逆流を防止）
• 動作: 受動、過圧時に自動作動；作動後は閉じたまま
• 構造材料: 炭素鋼（塗装 RAL5010 青 または RAL3020 赤）または ステンレス鋼 AISI304
• 継手: 溶接および補強され高圧に耐える
• オプションの付属品: 安全開放防止ブロック、微動スイッチ（閉位置）、内部材料停止センサー、シリコンセルガスケット、防音
• 統合: ターンキー安全ソリューションの一部として、スパーク/炎検知およびダクト消火システムに対応
