ロータリー分離器 Rotary Separator

廃棄物用自動洗浄

概要
Paramountロータリーセパレーターは、搬送空気から廃棄物を分離し、システムの圧力損失を最小限に抑えるために設計された回転式分離装置です。ユニットのサイズは、排気空気量および廃棄物の種類と量に基づいて算出されます。設計により、空気量や廃棄物量が変動しても分離性能が維持されます。

作動原理
内部回転パドルの先端に取り付けられた高性能ゴムストリップが、耐久性のある円筒形の穿孔分離スクリーンを連続的に擦り清掃します。この動作によりスクリーンから廃棄物が除去され、搬送空気は最小限の圧力損失で通過します。ゴムストリップは上部と下部の間に気密性のあるシールを形成します。回転パドルは分離された廃棄物を排出側へ搬送し、空気は上部を通過して廃棄物の自然落下がビンや圧縮機に影響されないようにします。

構造と駆動
本体は3mm厚の鋼板で製作され、出荷前に圧力試験を実施して完全性を確認します。高性能な英国製のモーター式ギアボックスがパドルを駆動します。ギアボックスは防振ゴムボビンで支持され、保護用のモーターカットアウトを内蔵しています。

用途と性能
Paramountロータリーセパレーターは従来のセパレーターやロータリーバルブに比べコンパクトな設計で、高さ制約のある現場に適しています。ティッシュなどの軽質材料や静電気を帯びた廃棄物など、扱いが難しい多様な廃棄物に対応し、複数の供給ラインをバランスを崩すことなく処理できます。高負荷下でも安定して稼働し、システムの圧力損失を抑えます。

ギャラリーキャプション

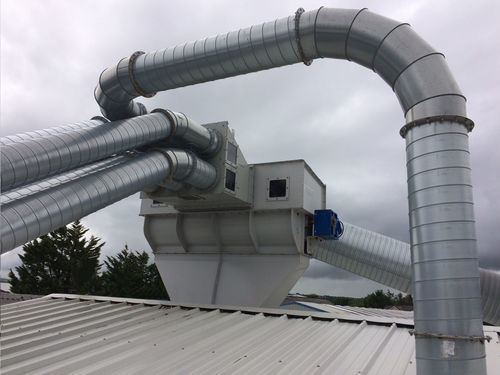

• 複数の大口供給ラインからロータリーセパレーターへ

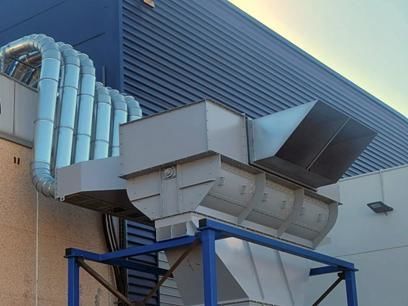

• ロータリーセパレーターがスキップ上に設置された様子
• 流れを示すカット断面
• ロータリーセパレーターの観察窓
• ロータリーセパレーター
• ロータリーセパレーター（別画像）

仕様

• 本体は3mm厚鋼板で製作
• 出荷前に圧力試験を実施
• 内部回転パドル先端の高性能ゴムストリップにより、円筒形の耐久性ある穿孔分離スクリーンを擦り清掃
• 内部回転パドルアセンブリが廃棄物を排出側へ搬送
• 搬送空気が上部を通過して廃棄物の重力落下を妨げない設計
• 高性能英国製モーター式ギアボックス
• 振動低減のため防振ゴムボビンにギアボックスをマウント
• 保護のためモーターカットアウトを装備
• 高さ制約のある場所に適したコンパクト設計
• システムの圧力損失を最小化
• 複数の供給ラインをバランスを崩さず処理可能
• ティッシュ等の軽質材料や静電気を帯びた廃棄物など、扱いの難しい廃棄物に適応
• ユニットサイズは排気空気量および廃棄物の量／種類に基づき算出
