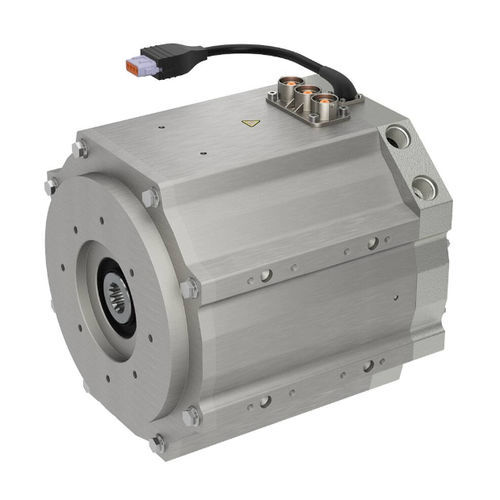

牽引サーボ モーター GVM series
AC同期IP67

牽引サーボ モーター
牽引サーボ モーター
お気に入りに追加する
商品比較に追加する


特徴

AC/DC
AC
タイプ
同期
IPコード
IP67
構造
永久磁石
極数
12極, 16極
冷却機構
液体冷却
応用
牽引, 車両
その他の特徴
パフォーマンス
出力

最少: 2.74 kW
(3.725 hp)

最大: 170 kW
(231.136 hp)

アンペア数

最少: 25.5 A

最大: 314 A

トルク

最少: 6.12 Nm
(4.5139 ft.lb)

最大: 376 Nm
(277.3234 ft.lb)

回転速度

最少: 806 rad.min-1
(128.28 rpm)

最大: 7,100 rad.min-1
(1,130 rpm)

直径

142 mm, 210 mm, 310 mm
(5.59 in, 8.27 in, 12.2 in)

使用温度

最少: -40 °C
(-40 °F)

最大: 120 °C
(248 °F)

詳細

牽引、電動油圧ポンプ(EHP)および補助システム用の永久磁石(PMAC)モータおよびジェネレータ PMACサーボモータは、車両デューティ性能の要件を満たす最適なソリューションを提供します。電圧マッチングされたインバーターと組み合わせたパーカーの永久磁石ACモータ(PMAC)のトルク密度と速度性能は、様々な車両プラットフォームでブレークスルー性能を達成するのに必要な速度及びトルクを提供します。GVMは、牽引、電気油圧ポンプ(EHP)及び補助アプリケーション用に設計された、オンロード及びオフロードの両方の車両のためのパワフルな選択肢です。GVMモータラインは、次のような様々な車両アプリケーションに使用するように設計されています;建設車両、ごみ収集車、都市バス、路上掃除機、オートバイ及びスクーター、軽商用車並びに船舶。 • 高効率 • コンパクト(高出力密度) • モータまたは発電機として使用可能 • 24〜800 VDCの作動電圧 • 希土類磁石により高温作動可能 • 特許出願中の冷却 • 特定の機械設計を含むカスタマイズ機能 代表的なアプリケーション: • ハイブリッドアプリケーション用の電動モータ/発電機 • バイク、スクーター用の電気モータ • トラクションアプリケーション • 高出力シリンダー用電動油圧ポンプ • 電動パワーステアリング • 空調用ファン/コンプレッサーとしての補助アプリケーション 技術特性 - 概要: モータタイプ:永久磁石同期モータ 磁石材料:希土類磁石 極数:12 バッテリー電圧:24〜800VDC センサー:リゾルバーまたはSinCosエンコーダ ステーター巻き線の断熱:ポッティング付きクラスH 保護:IP67(標準)/IP6K9K(要求) ランダム振動:周波数範囲5〜2000Hzで0.1g2/Hz(12g rms〜3x8h) 操作ショック:25 g、11 ms、3 x 6(軸あたり2方向) 熱保護:1個のPTCプローブと1個のKTY84-130センサ シャフトエンド:スプラインシャフト(雄または雌)、要求によりその他の可能性 接続:ターミナルボックス(キット用フライングケーブル);フィードバック用コネクタ マーキング:CE
