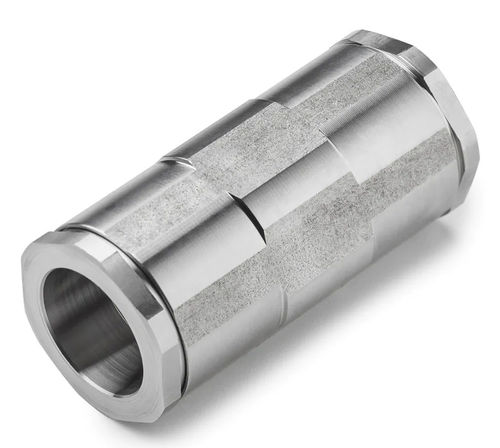

圧縮空気用接続部品 RR06 N7 01

クイックEPDMステンレススチール製

ステンレス鋼管用のTransairコネクタは、すばやく簡単に取り付けることができます。 すべてのコネクタは、Transairステンレス鋼パイプの周囲にしっかりとはまるように設計されており、システムの効率を高め、漏れを防ぎます。 ステンレス鋼管用のトランスエアコネクタは、圧縮空気、真空、工業用/不活性ガス、プロセス水、または化学物質移送システムの組み立てとレイアウト設計を容易にするために、さまざまなスタイルで利用できます。 コネクタは、堅牢な化学的互換性のためにFKMまたはEPDMのいずれかで利用できます。 Transairコネクタの「フルボア」設計は、ステンレス鋼パイプ内の低摩擦係数と対になっており、システム全体にわたって最適な流れを確保します。すべての部品は100%リサイクル可能で、シリコーンを含まず、火炎の伝播のない材料から製造されています。Parker Hannifin は、Transair のすべてのコンポーネントに、設置日から10 年間、材質および製造上の欠陥がないことを保証します。 Transair 3/4 インチ(22mm)および1 インチ(28mm)コネクタは、プッシュ・トゥー・コネクト技術を採用しています。取り付けるには、パイプに挿入深さの印を付け、コネクタの端がパイプの印を付けた線と合うまで、パイプをコネクタに挿入します。 Transair 1-1/2"(42mm)および2"(60mm)コネクターはクランプリング技術を使用しています。取り付けるには、クランプリングをパイプの端のラグの上に配置し、コネクターナットを所定の位置にスライドさせます。次に、ナットをボディに手で締め付けます。最後に、コネクターの半分(1/2)回転を1対のスパナレンチを使用して締めます。1-1/2"および2"ステンレス鋼パイプはすべて工場出荷時にあらかじめラグされているものですが、現場での切断が必要な場合は、Transairラギングツールとダイを使用してラグを作る必要があります。 トランスエア3インチ(76mm)と4インチ(101mm)のコネクターはクラムシェルテクノロジーを使用しています。取り付けるには、ラグに合うまでパイプの端に取り外しカートリッジをかぶせます。次に、クラムシェルユニオンをカートリッジの上にかぶせ、クロスボルトパターンを使用してコネクターを締めます。3インチと4インチのステンレス鋼パイプはすべて工場出荷時にあらかじめラグ止めされたものですが、現場での切断が必要な場合は、Transairラギングツールとダイスを使用してラグを作る必要があります。 完全な取り付け手順については、当社のステンレス鋼カタログをダウンロードしてください。 市場： •自動車組立 • 食料と飲料 •パッケージング • 産業プラント •航空宇宙 機能/利点： •クイック接続テクノロジー •モジュラー＆再利用可能 •耐食性 •最適な流量 •100％リサイクル可能 •より迅速なインストール •設置コストの削減 •即時加圧 •10年間の保証 アプリケーション： • 圧縮空気 •バキューム •工業用/不活性ガス（つまり、アルゴン、窒素、二酸化炭素） •プロセス水 •化学物質の移動
