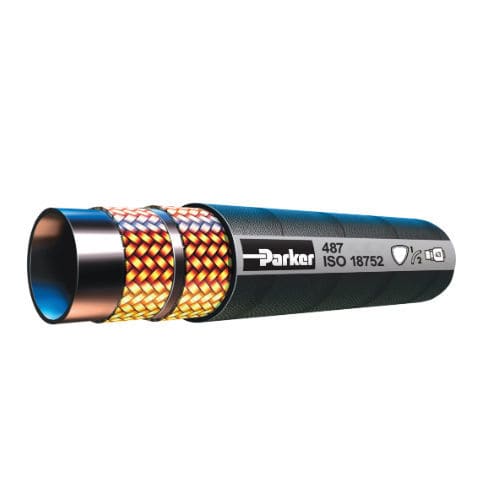

油圧ホース 487 series

ミネラルオイル用オイルスチール製

概要
Parker GlobalCore 487 は、常用圧力 4000 psi（28 MPa）までの用途向けに設計された油圧ホースです。低い曲げ抵抗と広いサイズレンジ（-4～-32）を備え、標準、ToughCover、SuperTough、Critical Protection の各カバーオプションで現場および OEM 要件に対応します。

主な特長

• 常用圧力：4000 psi（28 MPa）
• 低い曲げ力で取り扱いが容易
• 補強オプション：2本編みスチールワイヤ、サイズにより4または6スパイラル
• 摩耗対策および重要箇所保護用のカバータイプ
• 43シリーズ、77シリーズの継手に適合

技術仕様

• 最低使用温度：-40 °F / -40 °C
• 最高使用温度：標準カバー 100 °C；TC、ST、CP カバー 125 °C（212 °F / 257 °F）
• 最高使用圧力：280 bar / 4000 psi / 28 MPa
• 対応媒体：潤滑剤、鉱油系油圧流体
• 適合規格：ISO 18752；MSHA（TC、ST、CP カバーのみ）
• 適合継手：43 シリーズ、77 シリーズ
• 重量：0.30～6.47 kg/m（0.20～4.35 lb/ft）
• 内径：0.52～2.65 in（13.1～67.3 mm）
• 外径：0.52～2.65 in（13.1～67.3 mm）
• 内管材料：合成ゴム
• カバー材料：合成ゴム
• 補強：2本編みスチールワイヤ（-4～-12）；4スパイラル（-16～-24）；6スパイラル（-32）
• サイズ範囲：-4～-32
• 最小曲げ半径：2～12-1/2 in（50～320 mm）

製品バリアント

• 487-4 — I.D.: -4 — Standard Cover
• 487-6 — I.D.: -6 — Standard Cover
• 487-8 — I.D.: -8 — Standard Cover
• 487-10 — I.D.: -10 — Standard Cover
• 487-12 — I.D.: -12 — Standard Cover
• 487-16 — I.D.: -16 — Standard Cover
• 487-20 — I.D.: -20 — Standard Cover
• 487-24 — I.D.: -24 — Standard Cover
• 487-32 — I.D.: -32 — Standard Cover
• 487TC-4 — I.D.: -4 — ToughCover
• 487TC-6 — I.D.: -6 — ToughCover
• 487TC-8 — I.D.: -8 — ToughCover
• 487TC-10 — I.D.: -10 — ToughCover
• 487TC-12 — I.D.: -12 — ToughCover
• 487TC-16 — I.D.: -16 — ToughCover
• 487TC-20 — I.D.: -20 — ToughCover
• 487TC-24 — I.D.: -24 — ToughCover
• 487TC-32 — I.D.: -32 — ToughCover
• 487ST-4 — I.D.: -4 — SuperTough
• 487ST-6 — I.D.: -6 — SuperTough
• 487ST-8 — I.D.: -8 — SuperTough
• 487ST-10 — I.D.: -10 — SuperTough
• 487ST-12 — I.D.: -12 — SuperTough
• 487ST-16 — I.D.: -16 — SuperTough
• 487ST-20 — I.D.: -20 — SuperTough
• 487ST-24 — I.D.: -24 — SuperTough
• 487ST-32 — I.D.: -32 — SuperTough
• 487CP-4 — I.D.: -4 — Critical Protection
• 487CP-6 — I.D.: -6 — Critical Protection
• 487CP-8 — I.D.: -8 — Critical Protection
• 487CP-12 — I.D.: -12 — Critical Protection
• 487CP-16 — I.D.: -16 — Critical Protection

用途

• 農業機械
• 建設機械
• 林業機器
• 油圧システム
• マテリアルハンドリング
• 輸送

備考
注文時に必要なカバータイプと継手シリーズを確認してください。MSHA 準拠オプションは TC、ST、CP を指定してください。詳細な寸法表および曲げ半径の指針については Parker 担当者にお問い合わせください。
