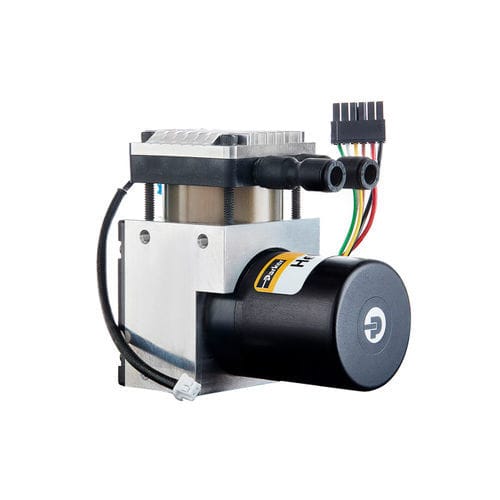

振動ピストンポンプ Helix

ガス用空気式ブラシレスDCモータ

簡易説明
Helixのミニチュア振動ピストン式単一ヘッドポンプ（ガス／空気用）。最大5 L/minのフリーフローを供給し、最高100 PSIg（6.9 bar）までの圧力に対応します。空気式作動やマイクロ流体システム向けに設計されています。

概要
Helixミニチュアピストンポンプは、コンパクトな単一ヘッド構造に振動ピストン機構を採用しています。ブラシレスDCモーターを搭載し、信頼性の高い動作、低騒音（約45 dBA）、PPS製の軽量ボディを備え、スペース制約のある精密流体アプリケーションに適合します。

主な特長

• 技術：振動ピストン
• 流体種：空気、ガス
• 構成：単一ヘッド
• 流量：5 L/min（フリーフロー）
• 圧力性能：ピークで最大100 PSIg（6.9 bar）、動作時90 psi（6.2 bar）
• モーター：ブラシレスDC
• 低騒音：約45 dBA
• 材料：ボディPPS、可動部材はステンレス316、Al、FKM、EPDM、PTFE、PPS
• コンパクト設計、軽量（576 g）

典型的な用途

• 空気による液体制御（Air-over-liquid）
• 空気式アクチュエーション
• マイクロ流体チップおよび分析装置
• ポイントオブケアおよび携帯型診断機器

技術仕様

• 流量：5 L/min
• 動作圧力：90 psi（6.2 bar）
• 連続最大圧力：60 psi（4.1 bar）
• ピーク圧力（表示値）：最大100 PSIg（6.9 bar）
• 真空定格：0 psi（0 mm-Hg）
• 連続最大真空：0 psi（0 mm-Hg）
• 排気量：0.5 in³
• 重量：576 g
• 寸法（L x W x H）：3.44 in（87.3 mm） x 1.93 in（49 mm） x 3.32 in（84.3 mm）
• モータータイプ：ブラシレスDC
• ボディ材質：PPS
• 可動部材質：ステンレス316、Al、FKM、EPDM、PTFE、PPS
• 騒音レベル：45 dBA
• 動作温度：5〜45 °C
• 運用寿命：用途に依存
