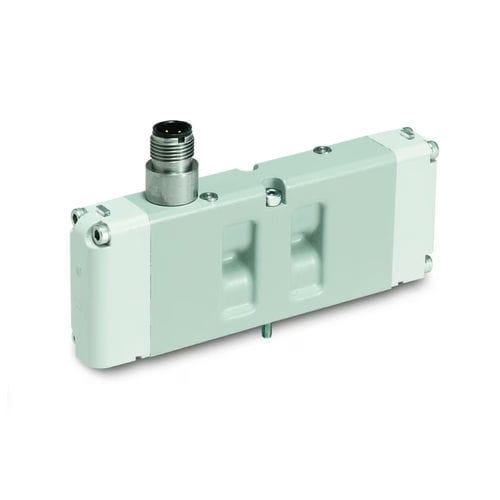

パイロット式電磁弁

4方向3位置ガス用マニホールド

HシリーズのISOサイズ01および02のバルブは、プラグイン型または非プラグイン型として構成可能であり、単体のサブベースまたは多弁マニホールドに取り付けることができます。 サイズ02は1/8インチNPT/BSPPポートを備えたマニホールドに取り付けることができ、サイズ01はサブベース、または底面および側面に1/4インチNPT/BSPPポートを備えたマニホールドに取り付けることができます。 マニホールドにプラグイン式のバルブを取り付ける場合、端子台（サイズ 01 のみ）、ベースに組み込まれた 6" リード線、または左側のエンドプレートでの一括配線用のベース内蔵回路基板などのオプションがあります。 集合配線のオプションには、25ピンD-Sub、16点端子台、M23 12ピンおよび19ピン、19ピンBrad Harrison、およびバルブバンクをIO-Link、Ethernet/IP、Profinet IO、 EtherCAT、PowerLink、Modbus/TCP、CC-Link IE、Controlnet、Profibus DP、DeviceNet、またはCANopenなどの産業用ネットワークに接続します。非プラグイン式のバルブの場合、サブベースやマニホールドに取り付けることができますが、コイルはM12ケーブルで直接配線されます。 ISOサイズ01および02のバルブは、バルブとベース間のガスケットを反転させることで、内部パイロット供給から外部パイロット供給へ現場で簡単に変換できます。 内部パイロット動作とは、#1ポートの供給圧力がバルブの端部に導かれ、そこでソレノイドアクチュエータが作動すると供給圧力が通過し、それがピストンに作用してスプールをシフトさせることを意味します。 外部パイロット方式とは、バルブがポート#1ではなく「外部パイロットポート」から「内部」圧力を得る方式です。これらのバルブは、Hシリーズ産業用通信システム、Turcknet、またはModuflexフィールドバスと併用可能です。 特長・利点： • 1つのマニホールドで複数の流量に対応
