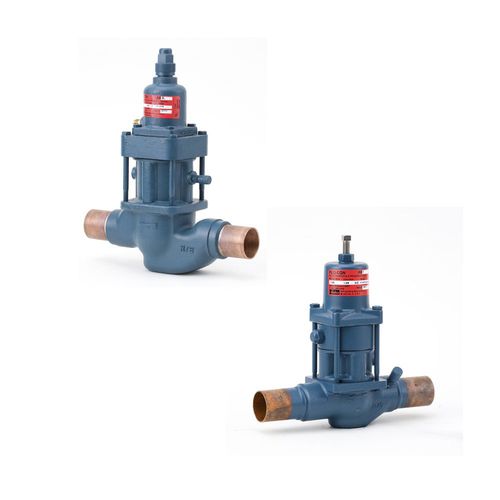

A8ダクタイル鉄製本体の調整器は、銅製継手がろう付けされ、負荷の変動、周囲条件または流れの交互変化などにかかわりなく、制御点で一定の圧力を維持します。
A8は、ユニークなモジュラー構造を備えており、商業用圧力調整器を分解しないでラインにろう付けすることができ、しかも、上部からの分解、清掃及び整備のために完全なアクセスを提供します。交換可能な容量カートリッジは、過少または過大状態が発生した場合に、流量を簡単に修正できます。パイロットアダプターは、機能を追加するために変更したり、機能を変更したりすることもできます。従って、蒸発器の容量、熱回収または高温ガス除霜のためのホールドバックを強化する改造は簡単で、ほとんどの場合、配管の見直しを必要としません。これらのバルブは、負荷の変動、周囲条件の変化、利用できる冷媒流路の変化及びその他の操作条件の変動にかかわらず、現場で設定された圧力を維持するように調節します。これらのバルブは適切なサイズに加工され、工業、商業及び空調設備で使用される多様なシステム構成の液体または蒸気、ハイサイドまたはローサイドの流量を調節します。モデルは、工業、商業及び空調システムの多様な制御機能に適用するためモデルコードで指定された接続サイズ、ポートサイズ、機能及び特徴の組み合わせで利用できます。
次の3つの制御機能が利用可能です。
インレット、アウトレット及び差圧制御。パイロットソレノイドを組み込むことにより、次の2つの制御機能を追加できます。電気遮断(S)または電気バイパス(B)。ワイドオープニングとも呼ばれます。
このバルブは、次の4つのモジュールの統合アセンブリです。
1) 可動部品がないが、特定の接続サイズに適合するように発注された本体
2) ピストンと調節プラグの両方を備え、ポートの寸法を定義する容量カートリッジ
3) バルブ機能を定義し、”S”または”B”機能を提供するパイロットソレノイドが必要に応じて追加設置されるパイロットアダプター
4) レンジスプリングと調整ねじがあり、バルブが維持しなければならない圧力値に設定されるボンネット
マーケット:
・商業用冷凍
特徴と利点:
・インレット及びアウトレット機能は、幅広い圧力設定250mm Hg~27.6bar (10" Hg~400 psig)を特徴としています。
・差動機能用調整器の範囲は0~8.3 bar (0~120 psi)です。
・広範囲の圧力設定ポイント用デュアルスプリング
・所要設定点での閉制御のためのパイロット操作
・軽負荷での優れた調整
・互換性のある容量カートリッジ(A82を除く)
・インレット、アウトレットまたは差動調整器機能
・低圧力損失
・可動部品がほとんどない
・長寿命ステンレス鋼ダイアフラム
・パイロット電気遮断及びパイロット電気ワイドオープン圧力制御に利用可能なバリエーション
・手動開口機能
・サービスはすべて上部から
・分解しないで、Sweat-in-place
アプリケーション:
・工業用冷凍
・商業用冷凍
・空調
・蒸発器、凝縮液、排出液または除霜逃げ圧を制御するには、特定のインレット調整器を適用することができます。
・クランクケース、レシーバーまたは高温ガスバイパスを制御するには、特定のアウトレット調整器を適用することができます。
・オイルレシーバー圧力または排出差圧または液体ライン差圧を維持するには、差圧調整器を適用することができます。
