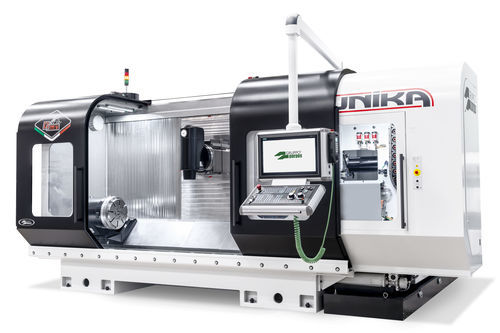

5軸マシニングセンタ UNIKA縦型スチール用アルミニウム用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- 加工材料
- スチール用, アルミニウム用, アルミニウム合金用, チタン合金用, 軽合金用, ステンレススチール用
- タイプ
- トラベリングコラム, 回転傾斜可能テーブル, 回転テーブル
- スピンドル
- HSK-63-A
- 関連機能
- 製粉, 回転
- 応用
- 宇宙産業用, 航空用, 航空産業用, チタン用, タービンブレードの機械加工用, ブリスク用
- その他の特徴
- 高速, 高性能, 高生産性, 前進高速式, コンパクト, 高精度, 高剛性, リニア エンジン, 工具自動取り換え機能付
- X軸移動距離
最大: 2,000 mm
(78.74 in)最少: 600 mm
(23.62 in)- Y軸移動距離
最大: 800 mm
(31.5 in)最少: 300 mm
(11.81 in)- Z軸移動距離
最大: 800 mm
(31.5 in)最少: 450 mm
(17.72 in)- 回転速度
最大: 20,000 rpm
(125,664 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 出力
最大: 55 kW
(74.78 hp)最少: 0 kW
(0 hp)- X軸の移動速度
最大: 60,000 mm/min
(39.37 in/s)最少: 0 mm/min
(0 in/s)- Y軸の移動速度
最大: 60,000 mm/min
(39.37 in/s)最少: 0 mm/min
(0 in/s)- Z軸の移動速度
最大: 60,000 mm/min
(39.37 in/s)最少: 0 mm/min
(0 in/s)
詳細
概要
ブレード加工向けの移動カラム、box-in-box 構造、全軸リニアモーターを備えた高速加工センター。UNIKA BLADE は、航空宇宙、発電、ターボ機械分野におけるブレードの高精度加工を目的に設計されています。box-in-box 構造と全軸のリニアモーターにより、剛性、高ダイナミクス、幾何学的安定性（チタンや耐熱合金などの難削材に対する5軸加工時も含む）を実現します。
主な機能
用途
資料
ブロシュアあり（リンクは含まれていません）。
特長 / 仕様
ブレード加工向けの移動カラム、box-in-box 構造、全軸リニアモーターを備えた高速加工センター。UNIKA BLADE は、航空宇宙、発電、ターボ機械分野におけるブレードの高精度加工を目的に設計されています。box-in-box 構造と全軸のリニアモーターにより、剛性、高ダイナミクス、幾何学的安定性（チタンや耐熱合金などの難削材に対する5軸加工時も含む）を実現します。
主な機能
- box-in-box 構造を持つ移動カラム
- 全軸にリニアモーター
- トルクダイレクトドライブモーターを備えた1台または2台の回転テーブル
- 高速ラフ加工と空力プロファイルの極めて高精度な仕上げ向けに設計
- パレット化オプションあり
用途
- 自動車
- 航空宇宙
- 一般機械
- 発電
- 宇宙
資料
ブロシュアあり（リンクは含まれていません）。
特長 / 仕様
- X 軸（長手）ストローク: 1,100 • 1,700 • 2,000 mm
- Y 軸（横）ストローク: 600 • 800 mm
- Z 軸（縦）ストローク: 600 • 800 mm
- 送り速度: 0 ÷ 60,000 mm/min
- スピンドル: 最大 55 kW • 175 Nm • 20,000 rpm
- スピンドルコーン: HSK-63A（構成により ISO40 / HSK-63A も可）
- 最大指定トルク: 175 Nm
- テーブル駆動: トルクダイレクトドライブ（回転テーブル用）
- アーキテクチャ: 高剛性・幾何学的安定性のための box-in-box
- 材料適合性: チタンおよび耐熱合金の5軸加工に適合
