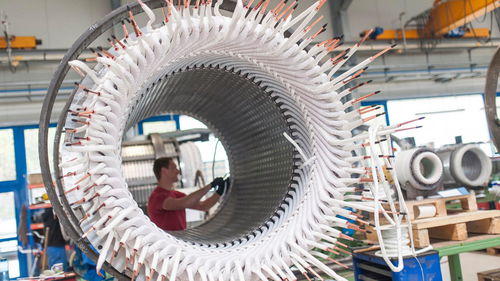

永久磁石同期電動機用ステーター

非同期式エンジン用オーダーメイド

固定子巻線 発電機や電動機用の様々な固定子巻線を提供しています。 三相マッシュ巻線 - 単層、二層または特殊設計 - 最先端の製造技術：自動巻線機、プルインマシン、スロットフォールディングマシン、溶接機など - 手動巻線も可能 - 絶縁技術レジンリッチシステム、ポリエステルVPIまたはエポキシVPI（真空加圧含浸） 技術仕様 - 平均巻取り長さ：最大3.5 m - フレームサイズ800までの最大重量：8 t - フレームサイズ150～800の手動巻取り - フレームサイズ132～450の巻線の引き込み（直列用） - 短時間過熱用高温巻線 - (400 °C/2 h; 600 °C/1 h) - 6tまでのマッシュワイヤースリップリングローター - マッシュワイヤーローター巻線 - 6.6kVまでのHVマッシュ巻線 - コンバータ対応巻線 - 撚り線巻線 - ご要望に応じて、その他の巻線タイプや、より大きな寸法・重量も承ります。 三相巻線 - 主にトラクションマシン用の小型巻線 - 巻線寸法は魚長5.6mまで可能 - 絶縁技術樹脂リッチシステム、ポリエステルVPIまたはエポキシVPI（真空加圧含浸） 一般的な巻線コイルの技術仕様 - ステーター内径300 mmからスタート - 拡がり角: 0 ...140° - コード（スロットの間隔）：120 ...1,200mm（200mm未満の手包帯まで） - ストレートコア部の長さ：280 ...3,500 mm - ストレートコア部の断面5 x 15 mm ... 25 x 70 mm (ただし最大1,400 mm)
