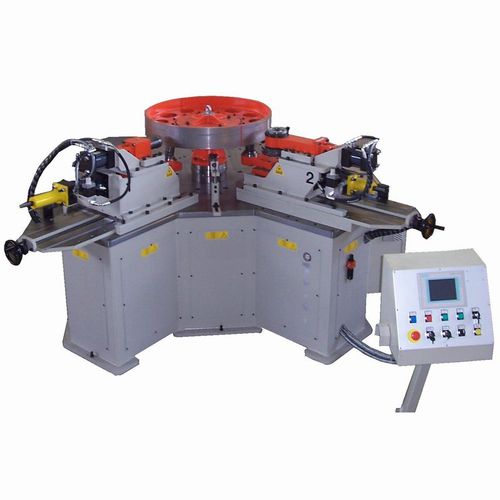

円形、楕円形、長方形、正方形、大型、厚さ8mmまでのシートメタルの加工に適した機械です。
技術的特徴
最大直径:1600mm
電力。作業に応じて可変
ユニット数:4
詳しくは弊社営業部までお問い合わせください。
インサイト
材料は、鉄とステンレス鋼にすることができます。通常、トリミングとフランジングマシンは、プレートロール機のような、金属板の変形のための他のマシンの後に使用されます。

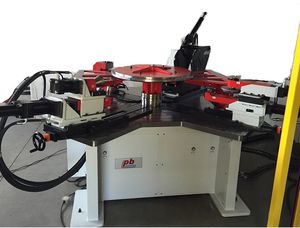

作業台は人間工学に基づいた形状で、4つの作業ユニットがあります。主軸へのワークのクランプは、テールストックまたは拡張システムを備えた装置で行うことができます。
垂直スピンドルの速度と位置は、セクター換気用のフランジに穴を開けるための電子機器で管理することができます。
ロードとアンロードは、吸盤付きの自動システムで処理することができ、スクラップの排出はシャーまたは食器用エレベータを使用することができます。
作業ユニットは、空圧シリンダーまたは油圧シリンダーで行うことができます。さらに、切り替え時間を最適化するために、軸と比例弁を備えたCNC油圧シリンダーも提供しています。
用途
カーリング
インサイドカーリング
縦型ビーディング
外面ビード、リブ
C形ビード
タンク内ビード
フランジ上のビーディング
インサイドビーディング リビング
縮径用ビーディング
外部フランジ
インサイドフランジ
インサイドフランジによる "Z "字形状
拡径方式によるZ形状
円筒形拡径フランジ
外径フランジ

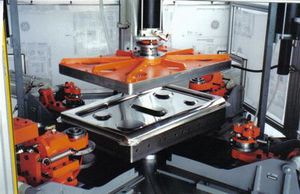

トリミング
トリミングとインサイドビーディング
縦型トリミング
トリミングとインサイドビーディング(2)
ロックシームオン5厚
3厚へのロックシーム
リブ加工
フランジへのパンチングユニット
---
