電動アクチュエータ LN Series

リニアリードスクリューコンパクト

製品概要

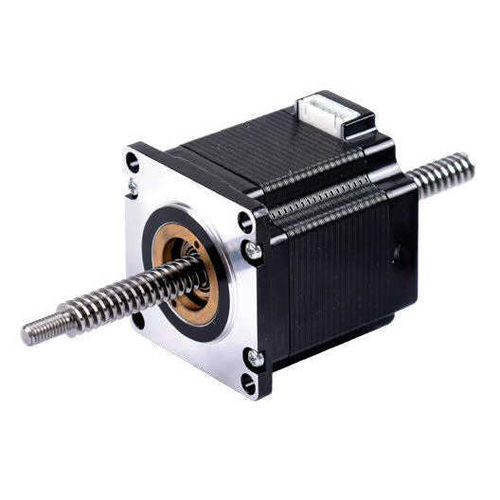

LN Seriesの非キャプティブリードスクリューリニアアクチュエータは、ナットとモータを一体化しており、リードスクリューがモータを完全に貫通して軸方向に移動しながら回転します。この構造はほぼ任意のリードスクリュー長さに対応し、リードスクリューをモータから完全に取り外して取り付けや保守を容易にできます。標準ナットはロータに射出成形され、パッケージ径を最小化しつつ、コンパクトな産業レイアウトで信頼性とコスト効率を両立します。

主な特長

• 非キャプティブ設計：リードスクリューがモータを完全に貫通し、軸方向に移動しながら回転します。
• ナットと一体化したモータ；標準ナットはロータに射出成形され、全体寸法を削減します。
• リードスクリューはモータから完全に外せるため、統合、設置、保守が容易です。
• スペース制約のある用途や柔軟な機械レイアウト向けに設計されています。

対応サイズとねじのオプション

• フレームサイズ：NEMA 08、NEMA 11、NEMA 14、NEMA 17、NEMA 23。
• メートルねじ径：3.5 mm、6 mm、6.5 mm、8 mm、10 mm。
• インチねじ径（インペリアル）：0.138 in、0.188 in、0.218 in、0.25 in、0.375 in、0.382 in。

主な利点

• ナットの射出成形およびナット一体型モータ設計によりコンパクトな筐体を実現。
• 標準ナット設計により信頼性が高くコスト効率の良い動作。
• ほぼ任意のリードスクリュー長さに対応し、機械的統合を簡素化。

仕様 / 技術仕様

• アクチュエータタイプ：非キャプティブリードスクリューリニアアクチュエータ（LN Series）。
• ナット：標準リードスクリューナットをロータに射出成形。
• モータフレームサイズ：NEMA 08、11、14、17、23。
• 対応メートル径：3.5、6、6.5、8、10 mm。
• 対応インチ径：0.138、0.188、0.218、0.25、0.375、0.382 in。
• リードスクリュー長さ：ほぼ任意の長さに対応；リードスクリューはモータを完全に貫通します。
• 設計意図：コンパクトでスペース制約のある用途；設置と保守が容易。
