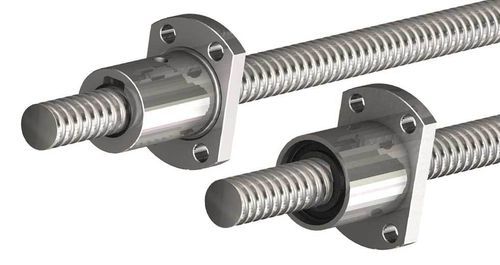

スチール製ボールねじ BSR series

精密転造小型

概要
ミニチュアボールねじアセンブリは、回転運動を低摩擦かつ高い再現性で直線運動に変換する精密機械組立品です。PBC LinearのMiniature Ball Screw Assembliesは、精密圧延された1050鋼ねじ軸を採用し、シリンダー型、フランジ型、外ねじシリンダー型のナットを用意しており、コンパクトな自動化および精密駆動システムへの取り付けが容易です。マルチライナーボールリターンにより滑らかなリサーキュレーションを実現し、オプションのプリロードで剛性と位置精度を向上させ、各ナット端のポリマー製ワイパーが異物侵入を低減して寿命を延ばします。

主な特長

• 精密圧延1050鋼ねじ軸
• 利用可能なねじ径：6 mm、8 mm、10 mm
• 利用可能なリード（送り）：1 mm、2 mm、2.5 mm
• ナットオプション：シリンダー型、フランジ型、外ねじシリンダー型
• 滑らかで安定した動作を実現するマルチライナーボールリターンシステム
• 剛性と位置精度を高めるオプションのプリロード
• 各ナット端のポリマーワイパーにより異物の侵入を抑制
• 静的最大軸方向荷重：2.144 kN（482 lb）
• NEMA 08–23モータと互換性あり
• 一部アセンブリはPowerPlusテクノロジー搭載（トルク25〜40%増）

用途
ロボティクス、CNCステージ、ラボオートメーション、医療機器など、コンパクトさ、再現性、耐久性が求められる自動化・精密駆動用途向けに設計されています。

追加情報
これらのミニチュアアセンブリは米国製で、一部の代替品に比べ納期が短くなる場合があります。ナットのフィットオプションはStandardおよびTransitionalがあり、用途に応じて剛性やプリロード挙動を調整できます。

仕様

• ねじ軸材質：精密圧延1050鋼
• ねじ径：6 mm、8 mm、10 mm
• リード（送り）：1 mm、2 mm、2.5 mm
• ナット種類：シリンダー型、フランジ型、外ねじシリンダー型
• ボールリターン：マルチライナーボールリターンシステム
• ナットフィットオプション：Standard & Transitional
• オプション機能：プリロード（剛性向上）、一部アセンブリへのPowerPlus統合（トルク25〜40%増）
• 異物保護：各ナット端のポリマーワイパー
• 静的最大軸方向荷重：2.144 kN（482 lb）
• モータ互換性：NEMA 08–23
• 代表的な用途：ロボティクス、CNC、ラボオートメーション、医療機器、産業用オートメーション
